Mądrzejsze od... Cury?

Nie będzie tu mowy ani o kurze, ani o jajku, ale o... alternatywie dla firmowanego przez Ultimakera oprogramowania do obsługi drukarek 3D. Dlaczego trzeba czasem sięgnąć po alternatywę? Otóż bezpłatna Cura 3D (dostępna tutaj) potrafi... nie uruchomić się na niektórych komputerach. Czasem chodzi o konflikt z zainstalowanym bezpłatnym FreeCAD, czasem konflikty dotyczą innego zainstalowanego w systemie oprogramowania. Co wtedy? Proponuję sięgnąć po... Repetier-Host

Repetier-Host to program pozwalający na przygotowanie modeli CAD do druku 3D, intuicyjny w obsłudze i oferujący środowisko pracy bardzo zbliżone do tego, co użytkownik może znaleźć we wspomnianej wcześniej Cura 3D. Co więcej, moduł „slicera” (dzielącego, „krojącego” model na warstwy) pozwala na wybór predefiniowanego trybu pracy – m.in. w oparciu o algorytmy znane właśnie z Cura 3D, ale także te z najpopularniejszej chyba w amatorskich kręgach drukarki Prusa. Dzięki temu możemy przygotowywać modele do druku w zasadzie na każdej drukarce, bez potrzeby podłączania jej do komputera (pliki możemy przenosić na karcie SD).

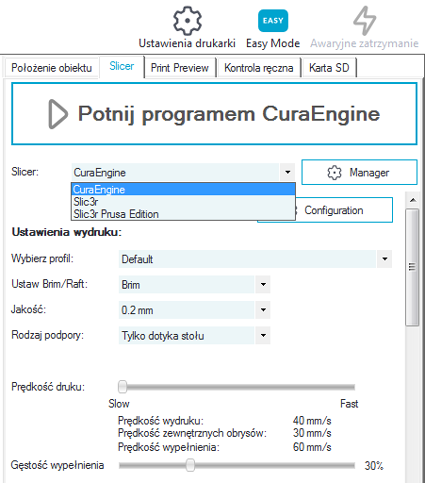

W zakładce „Slicer” Repetiera-Host znajdziemy trzy tryby pracy: CuraEngine, Slic3r i Slic3r Prusa Edition...

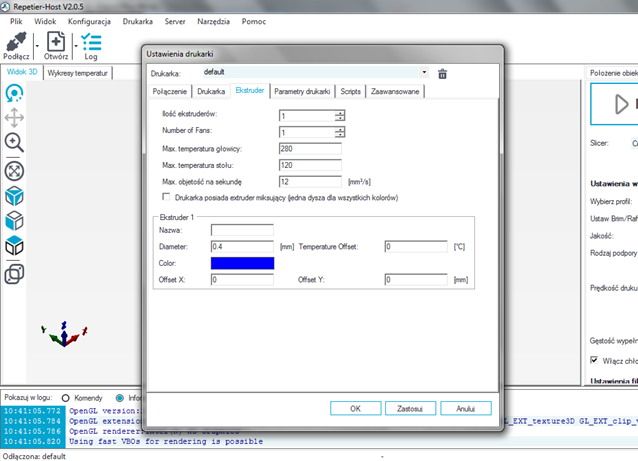

Istnieje oczywiście możliwość dokładnego zdefiniowania parametrów drukarki, którą dysponujemy. Program może również samodzielnie skomunikować się z drukarką, rozpoznać jej parametry i zoptymalizować ustawienia druku, ale zachęcam tutaj do samodzielnych eksperymentów – mamy możliwość ingerowania w naprawdę wiele parametrów wydruku (nie tylko szybkość, czy „gęstość” wypełnienia), różnych w zależności od trybu pracy „slicera” (CuraEngine, Slic3r Prusa Edition etc.).

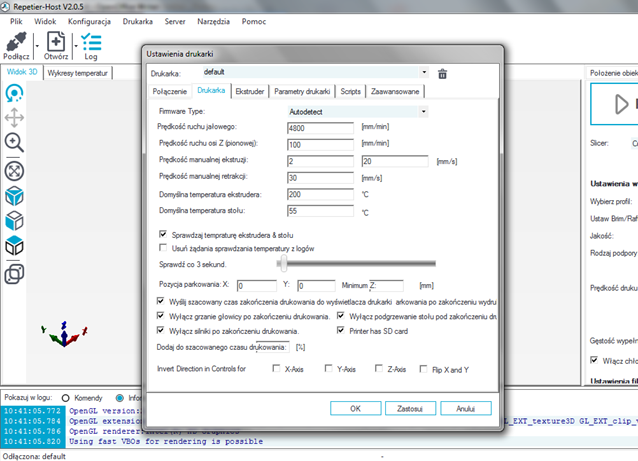

Repetier-Host może rozpoznać drukarkę 3D samodzielnie... musimy tylko pamiętać o jej podłączeniu :)

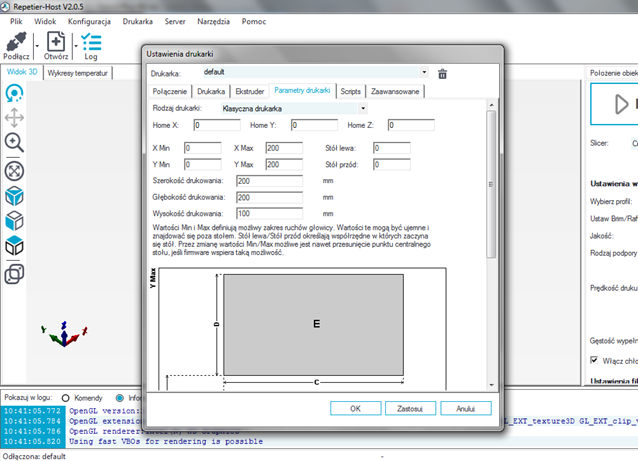

Użytkownik ma dostęp do wielu parametrów wydruku (fot. powyżej i poniżej), które może w miarę swobodnie definiować...

Warto także korzystać z możliwości ustalania położenia modelu względem stołu; nie zawsze optymalne efekty uzyskamy kładąc go płasko na powierzchni. Mamy także możliwość (ograniczoną, ale zawsze) automatycznego ustawiania elementów podporowych (brak, tylko dotykające stołu lub umieszczone wszędzie tam, gdzie ich użycie jest niezbędne/możliwe).

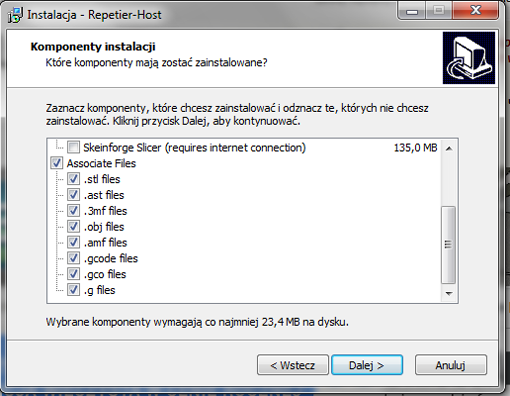

Już podczas instalacji możemy zorientować się, obsługę jakich plików zapewnia Repetier-Host...

Tak wygląda zaimportowany plik STL – kompletne złożenie przekładni...

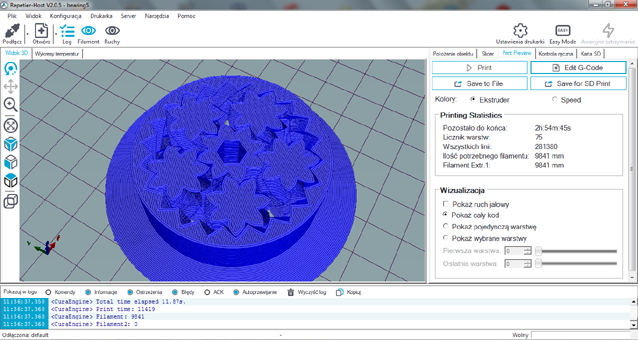

Ten sam plik już po przetworzeniu narzędziem „Slicer”. Gotowy plik *.gco możemy zapisać na karcie SD
i w takiej postaci przenieść do drukarki...

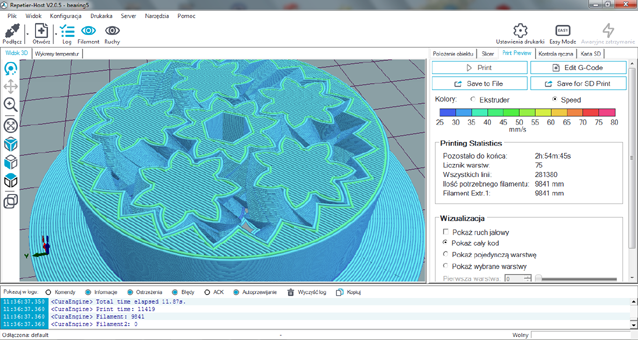

Poprzedni obrazek pokazywał rozkład filamentu i ruchów głowicy drukującej (i ekstrudera),
tutaj mamy podgląd szybkości ruchów głowicy...

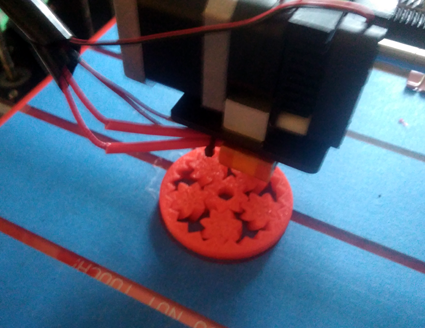

A tutaj przekładnia już nie w postaci modelu STL ani G-kodu, tylko...
przybiera materialne kształty :)

Bezpłatne wersje instalacyjne Repetier-Host dla różnych platform operacyjnych można znaleźć na stronie producenta (link tutaj). Nie powinno być problemu z instalacją i uruchomieniem programu.

(ms)

Video tutorial przybliżający pracę w środowisku Repetier-Host
