Wtorek, 19.02.2013 r.

RoboKopter – tajemnica sukcesu to innowacyjne projekty

Warszawska firma RoboKopter produkuje zdalnie sterowane platformy latające przeznaczone głównie do robienia zdjęć oraz nagrywania filmów z powietrza. Firma powstała z połączenia doświadczenia w konstruowaniu maszyn bezzałogowych, pasji latania oraz umiejętności przenoszenia nowatorskich pomysłów na rynek. Jej unikatowe na skalę światową produkty – wielowirnikowe platformy latające – opracowane z dbałością o najmniejsze szczegóły, wyprodukowane z doskonałych materiałów oraz wyposażone w najwyższej jakości kamery, dzięki zastosowaniu najnowocześniejszych technologii są tańszym i efektywniejszym rozwiązaniem na rynku świadczenia podobnych usług przez samoloty i satelity

Autor: Bartosz Gardocki

Projektanci RoboKopter od marca 2012 r. pracują z wykorzystaniem oprogramowania SolidWorks Premium oraz Simulation, które aktualnie jest najlepsze na rynku. Za pośrednictwem CNS Solutions firma Robokopter zakupiła licencje oprogramowania SolidWorks, a najczęściej wykorzystuje aplikację SolidWorks Simulation.

– Pracę nad projektem rozpoczynamy zawsze od narysowania prostej struktury produktu, aby zobrazować jego przybliżony kształt – mówi Artur Książek, Członek Zarządu RoboKopter odpowiedzialny za proces produkcji. – W trakcie dalszych prac nad projektem możemy na bieżąco wprowadzać poprawki i móc spełniać oczekiwania naszych Klientów. Zanim rozpoczęliśmy pracę z wykorzystaniem rozwiązań SolidWorks, każdorazowo musieliśmy wysyłać skończony projekt wraz z pełną dokumentacją do fabryki. Dopiero po otrzymaniu pierwszego prototypu mogliśmy sprawdzić, jakich poprawek wymaga konstrukcja, aby następnie móc nanieść je na projekt – wyjaśnia.

Konkretne korzyści
Inżynierowie z RoboKopter podkreślają, że odkąd pracują z wykorzystaniem oprogramowania SolidWorks, łatwiej jest im osiągnąć i pogodzić trzy najważniejsze parametry niezbędne przy opracowywaniu doskonałego produktu. Pierwszym z nich jest waga, która ma kluczowe znaczenie dla czasu pracy jednostki UAV w powietrzu. Druga to sztywność, która jest ważna ze względu na stabilizację lotu i zachowanie właściwej pozycji w trakcie pracy (filmowanie lub wykonywanie zdjęć z powietrza). Trzecią kwestią jest zaprojektowanie kadłuba platformy RoboKopter tak, aby w jego bardzo ograniczonym wnętrzu zmieściła się cała aparatura zasilająca kamery oraz wszystkie komponenty elektroniczne napędzające jednostkę.

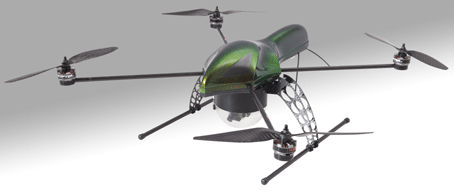

RoboKopter HIGH-SM 1000

– Największymi korzyściami z zakupu SolidWorks dla naszej firmy są: projektowanie pozwalające na ograniczenie wagi produkowanych przez nas urządzeń, zwiększenie ogólnej wydajności pracy całego zespołu oraz wykorzystanie SolidWorks Simulation, dzięki któremu możemy ocenić konstrukcję opracowywanego UAV bez budowania prototypu, co pozwala na zaoszczędzenie czasu i kosztu materiałów – podkreśla Artur Książek.

Dynamiczny rozwój i wzrost konkurencyjności
Produkty RoboKopter zawierają ok. 300 elementów, a głównymi materiałami wykorzystywanymi w ich budowie są włókno węglowe, kevlar, nylon, tytan, poliwęglan, ABS i aluminium. Nad jednym projektem pracuje trzech inżynierów, a takie prace zajmują teraz ok. trzech tygodni, co oznacza skrócenie czasu pracy nad jednym zleceniem aż o połowę (sic!). Czas dotarcia produktu na rynek został skrócony o 15%, natomiast koszty produkcji zmniejszyły się o około 10%. Koszty poprawek i przeróbek są mniejsze o 30%. Ilość błędów projektowych zmniejszyła się aż o połowę. Praca na oprogramowaniu SolidWorks pozwoliła również znacznie zmniejszyć czas poświęcany wcześniej na wyszukiwanie danych oraz plików. Teraz opracowywanie projektu z wykorzystaniem dużej grupy plików nie stwarza problemów. Ogólne koszty produkcji spadły o 20%.

Oprogramowanie SolidWorks przyspieszyło rozwój polskiej firmy

produkującej bezzałogowe jednostki latające

Pierwszym konceptem przygotowanym z wykorzystaniem oprogramowania SolidWorks była zdalnie sterowana, ośmiowirnikowa platforma latająca. Od tamtego czasu ukończono już prace nad dwoma kolejnymi projektami. Jak przyznają pracownicy firmy, zmiana oprogramowania odbyła się łatwo, dzięki profesjonalnemu wsparciu ze strony dostawcy oprogramowania (VAR SolidWorks – CNS Solutions). Rozwiązania SolidWorks pozwoliły również zwiększyć o ok. 40% możliwość ponownego wykorzystania projektów. Od czasu zakupu nowego oprogramowania tworzenie kompleksowej, profesjonalnej dokumentacji technicznej produktów stało się o wiele prostsze, co znacznie usprawniło proces ubiegania się o certyfikaty ISO.

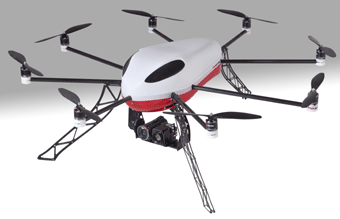

RoboKopter HIGH-SM 1000-SG

– W naszej pracy niezwykle ważne dla nas jest, żeby nasz produkt był na tyle funkcjonalny, aby mógł spełniać wiele oczekiwań rozmaitych klientów – tłumaczy Artur Książek. – Odkąd korzystamy z oprogramowania SolidWorks, jesteśmy w stanie tworzyć unikatowe
i konkurencyjne rozwiązania. Tworzymy projekty, ich dokumentację oraz symulacje w jednym programie – jest to ogromna wygoda i przyjemność pracy. Najważniejsze priorytety naszej firmy to przede wszystkim wysoka jakość produktów, technologia na najwyższym poziomie, profesjonalizm i dynamika rozwoju. SolidWorks pomaga osiągać nam te wartości jak również wyznaczać nowe cele, a dzięki temu – rozwijać się.

Wyzwanie
Zaprojektowanie sześciowirnikowej platformy RoboKopter do zadań geodezyjnych. Projekt polegał na opracowaniu konstrukcji ramy nośnej jednostki sześciowirnikowej, mogącej przenosić różne zestawy kamer.

Rozwiązanie
Dzięki oprogramowaniu SolidWorks możliwe było zaprojektowanie konstrukcji o odpowiedniej sztywności umożliwiającej łatwy montaż różnych rodzajów kamer (video, termowizyjnych oraz wielospektralnych). Dzięki wykorzystaniu pakietu symulacyjnego możliwe było stworzenie konstrukcji zarówno lekkiej, jak i odpowiednio sztywnej. Dzięki zastosowaniu narzędzia do wykrywania kolizji udało się przewidzieć znaczną większość ewentualnych problemów montażowych.

Wnioski
• czas dotarcia produktu na rynek został skrócony o 15%,
• koszty produkcji zostały zmniejszone o 10%,
• koszty poprawek i przeróbek są mniejsze o 30%,
• ilość błędów projektowych zmniejszyła się o 50%,
• znaczne zmniejszenie czasu poświęcanego wcześniej na wyszukiwanie danych oraz plików,
• ogólne koszty produkcji spadły o 20%,
• zwiększenie o ok. 40% możliwości ponownego wykorzystania projektów.

– Dzięki oprogramowaniu SolidWorks czas projektowania uległ znacznemu skróceniu. Zostały również obniżone koszty związane z etapem testowania prototypu. Pozwoliło to na szybsze wdrożenie nowej konstrukcji do produkcji oraz obniżenie całkowitych kosztów projektu – powiedział Artur Książek Członek Zarządu RoboKopter odpowiedzialny za proces produkcji.

Źródło: DS SolidWorks, PRIMUM Public Relations

RoboKopter PRO TV 8 on-line

RoboKopter GEO 100 ONE
