Wtorek, 29.11.2016 r.
Solid Edge ST 10.
Czego się spodziewać?
Podczas
tegorocznego Solid Edge University w Indianapolis, Jeff Walker
– dyrektor ds. Solid Edge z ramienia Siemens PLM Software
zaprezentował kilka nowości, których można spodziewać się w
najnowszej wersji tego popularnego systemu CAD 3D, której
premiera będzie miała miejsce w przyszłym roku. Kyle Maxey,
redaktor portalu engineering.com, postanowił podzielić się
tymi kilkoma informacjami ze swoimi czytelnikami. Postaram się
przekazać Państwu, na co zwrócił szczególną uwagę...
Maciej
Stanisławski
Oczywiście większość usprawnień
będzie konsekwencją stałego udoskonalania Technologii
Synchronicznej (ang. Synchronous Technology), obecnej i
rozwijanej już od kilku ładnych lat. Nadal jest ona
odpowiedzią na zapotrzebowanie ze strony tych inżynierów,
którzy chcą modelować zarówno parametrycznie, jak i swobodnie,
przy okazji nie będąc skazanymi na hierarchiczne drzewa
historii operacji – ale zarazem mając do wszystkich wykonanych
operacji swobodny dostęp. Co więcej – nie tylko w natywnych
plikach Solid Edge, ale także w formatach pochodzących z
innych systemów CAD 3D. Zamieszałem? Trudno, odsyłam do innych
artykułów opisujących Synchronous Technology (np.
tutaj), a teraz przejdę do konkretów. W Solid Edge ST 10
znajdziemy bowiem...

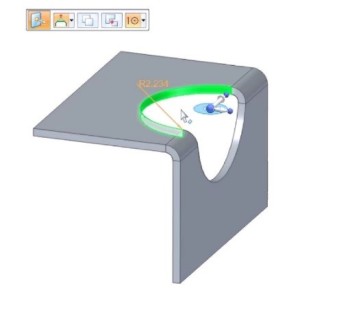

Sheet Metal wspomagany przez
Technologię Synchroniczną
Co powiedzą Państwo na
możliwość swobodnej edycji elementów blaszanych nawet wtedy,
gdy są już one w postaci zagiętej, a nie płasko rozłożone? W
Solid Edge ST10 przewidziano m.in. właśnie takie usprawnienie.
Oczywiście, wszelkie zmiany dokonane bezpośrednio na modelu 3D
części blaszanej aktualizowane są na rozłożonym arkuszu.
Praca z
arkuszami blach w Solid Edge ST10 będzie łatwiejsza, niż
kiedykolwiek wcześniej – za sprawą
implementacji Synchronous Technology także do tego obszaru
zastosowań CAD...
Zautomatyzowany Routing
Rysowanie ścieżek, którymi
poprowadzone zostaną w 3D przewody, rury, okablowanie – może
sprawić kłopoty osobom obdarzonym nawet wyjątkową wyobraźnią
przestrzenną. W Solid Edge ST10 nie będzie już potrzeby
tworzenia każdego odcinka ścieżki ręcznie, punkt po punkcie
(chociaż oczywiście nikt chcącemu tego nie zabroni), czynność
ta została bowiem zautomatyzowana; korzystając z nowej
dostępnej opcji/funkcjonalności (Automatic Routing Path)
wystarczy wskazać kluczowe punkty (w złożeniu, w pojedynczej
części, czy w projekcie elementu blaszanego), a ST10 sam
wytyczy odpowiednią ścieżkę, uwzględniając optymalne ułożenie
przewodów (rur, etc.) i przewidując odpowiednie naddatki
materiału w miejscach zgięć, kontrolując promienie przełamań
etc. Łatwo wyobrazić sobie oszczędność czasu z tego
wynikającą.
Wzory, szyki...
Usprawnione narzędzie szyku
ma na celu pomóc w projektowaniu takich powtarzających się
jednakowych elementów, jak chociażby seria otworów wykonanych
na danym obiekcie, łańcuchy napędowe składające się z
określonej liczby ogniw, czy w ogóle w powtarzaniu w
określonym, zaplanowanych układzie, jakiejś cechy
geometrycznej.
W ST 10 użytkownik znajdzie
nie tylko funkcję pozwalającą na tworzenie szyku po ścieżce,
ale dodatkowo wzbogaconą o możliwość definiowania wzoru
określającego np. pomijanie określonych wystąpień,
różnicowanie odległości pomiędzy wybranymi wystąpieniami etc.
Dzięki temu projektowanie np. wspomnianych łańcuchów będzie
dużo łatwiejsze.

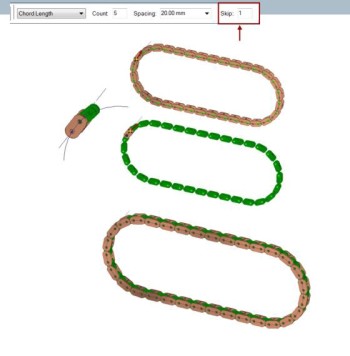

Nowy
sposób modelowania łańcuchów w ST10 pozwala na większą
kontrolę procesu projektowego...
Zarządzanie danymi
Nowe wersje poszczególnych
komponentów wchodzących w skład złożonych zespołów pojawiają
się praktycznie cały czas i zapanowanie nad zgodnością i
aktualnością całości projektu może stanowić nie lada wyzwanie.
W Solid Edge ST10 nie znajdziemy wbudowanego systemu PLM ;),
ale kilka przydatnych narzędzi usprawniających m.in.
zarządzanie kolejnymi wersjami modeli. W nowym oknie
dialogowym „Wersje” (ang. Revisions) użytkownik może uzyskać
nie tylko dostęp do całej historii rewizji danej części, ale
także do komentarzy odnośnie wprowadzanych zmian. Może także
dodawać własne komentarze, widoczne dla innych użytkowników, a
także poszukiwać alternatywnych wersji dostępnych elementów.
Dodana została funkcja
„Menedżer Projektu” (ang. Project Manager), uruchamiająca
interaktywne środowisko, pozwalające na prześledzenie nie
tylko zmian w projekcie, ale także występowanie zduplikowanych
części, ich porównanie, łatwe usunięcie, czy podmianę.
Ściślejsza integracja z
Microsoft Surface Pro
Już w wersji Solid Edge ST9
specjaliści Siemens PLM Software pokazali, iż instalacja i
praca z systemem CAD 3D na urządzeniu klasy tabletu, jest
możliwa i nie oznacza konieczności jakichkolwiek ograniczeń,
ustępstw ze strony użytkownika. Trzeba podkreślić jednak, że
chodzi tutaj o konkretne urządzenie, jakim jest tablet Surface
Pro firmy Microsoft. Solid Edge ST9 wykorzystywał możliwości
wielokrotnego dotyku powierzchni ekranu (ang. multi-touch), a
także wyposażony został w narzędzia pozwalające na wsparcie
dołączonego do tabletu, specjalnie opracowanego wskaźnika –
pióra.

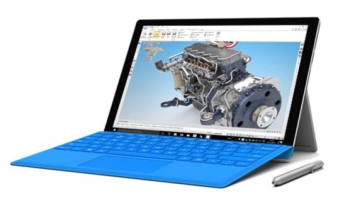

Surface
Pro, czyli jak można pracować wydajnie w środowisku CAD 3D na
mobilnym urządzeniu,
ustępującym w zasadzie pod każdym
względem profesjonalnym stacjom roboczym...
ST10 idzie o krok dalej, zwiększając zakres i możliwości
współpracy ze wspomnianym piórem. Ów wskaźnik, czy też może
lepiej zabrzmi „rysik” w najnowszej wersji Solid Edge może być
wykorzystany jako narzędzie do szkicowania, rysowania
(wykorzystanie zaawansowanej Microsoft's Inking Technology) –
a nie tylko wskaźnik.
Kończąc swój artykuł (link do
oryginału
tutaj), Kyle Maxey podkreśla, że to zaledwie skromny
ułamek tego, co znajdziemy w Solid Edge ST10 w dniu jego
oficjalnej premiery. Użytkownicy mogą spodziewać się
zdumiewającej, naprawdę szeroko zakrojonej aktualizacji nowej
wersji jednego z najpopularniejszych systemów CAD 3D. Może
dlatego, że będzie to „okrągłe”, jubileuszowe wydanie?
Przekonamy się wiosną przyszłego roku...
(ms)
Źródło: Kyle Maxey,
engineering.com
