Poniedziałek, 15.04.2013 r.

Tworzenie gniazd formujących
NX & Formy wtryskowe cz. 2

NX Mold Wizard jest specjalistyczną aplikacją służącą do konstruowania form. Pod pojęciem form kryje się szereg narzędzi, do których można zaliczyć formy wtryskowe, odlewnicze, ciśnieniowe itd. W poprzednim artykule zostały opisane narzędzia wspomagające analizę wyrobu (link tutaj). Po wykonaniu czynności z nią związanych przechodzimy do projektowania gniazd formujących. Szereg zastosowanych narzędzi pozwala na szybkie wygenerowanie powierzchni podziału, a dzięki niej stempla i matrycy

Autor: Marcin Antosiewicz

Rozpoczynając pracę z modelem postępujemy według ikon ułożonych na pasku Mold Wizard. W pierwszej kolejności definiujemy przedrostek dodawany do nazwy każdej części wczytanego szablonu (rys. 1a), następnie skurcz (rys. 1b). Przedrostek ten zapobiega zdublowaniu nazwy, która mogła być wykorzystana w innym projekcie i pozwala przyporządkować odpowiedni numer formy.

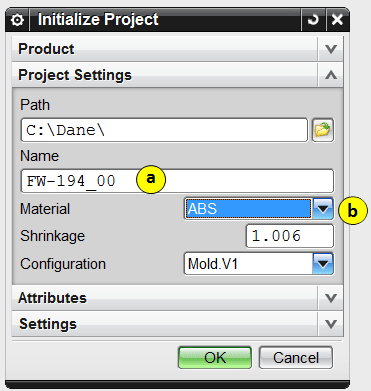

Rys. 1. Wczytywanie szablonu

Do środowiska NX zostaje wczytane drzewo złożenia ze strukturą, która zapobiega generowaniu błędów popełnianych przy jego ręcznym tworzeniu.

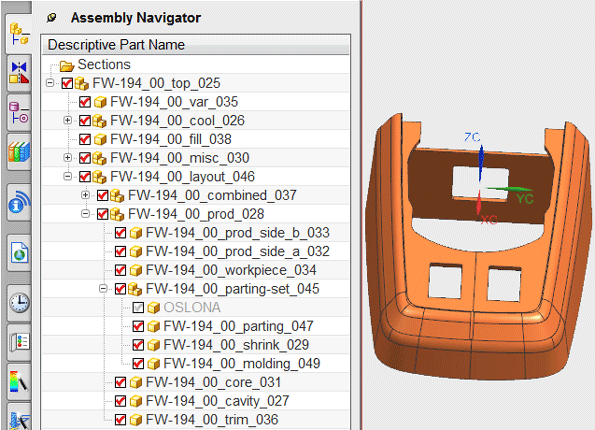

Rys. 2. Wczytana struktura złożenia

Pozycjonowanie detalu
Mając wczytaną strukturę należy spozycjonować model, co można zrealizować na kilka sposobów. W pierwszej kolejności należy ustawić wyrób na środku układu współrzędnych. Ważne jest, że przemieszczana jest część, a nie układ współrzędnych. Program automatycznie wyznacza gabaryt modelu i na przecięciu przekątnych sześcianu ustawia układ (rys. 3).

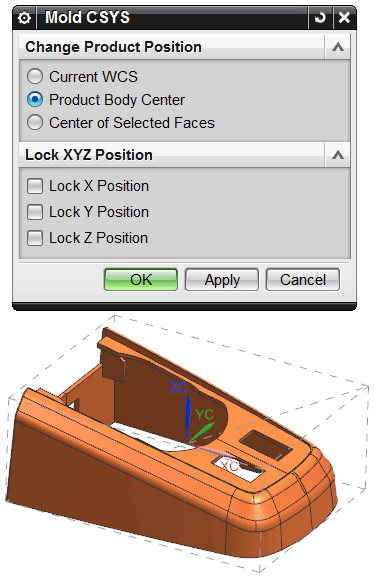

Rys. 3. Pozycjonowanie modelu na podstawie gabarytu

W kolejnym kroku – za pomocą dynamicznego układu lub po przez wskazanie ścianki – zostaje ustawiona wysokość, na której będzie znajdował się podział. Podczas wskazywania ścianki użytkownik może zablokować przemieszczenie na kierunku X i Y, dzięki czemu położenie podziału zmienia się tylko w kierunku osi Z.

Definiowanie półfabrykatu pod wkłady (gniazda) formujące
Przed przystąpieniem do tworzenia powierzchni podziału należy określić bryłę, na podstawie której program wykona stempel i matrycę. Występują dwa sposoby definiowania wkładu. Po wybraniu polecenia program domyślnie oblicza gabaryt i proponuje wielkość półfabrykatu (sposób wykorzystywany, gdy wkłady będą sumowane z płytami w celu wykonania stempla i matrycy z monolitu – rys. 4).

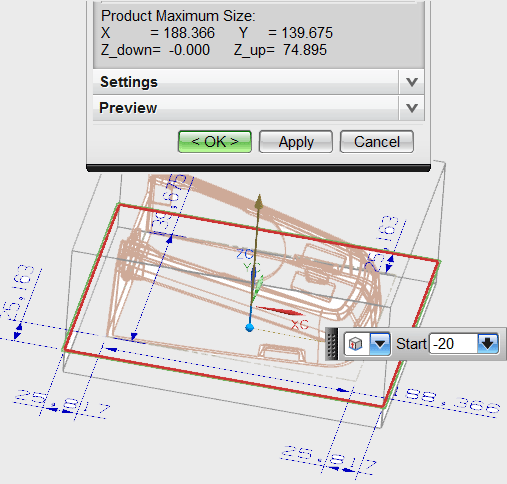

Rys. 4. Automatyczny półfabrykat na podstawie gabarytu detalu

Drugi sposób to zdefiniowanie bryły na podstawie parametrów ustawianych w graficznym interfejsie. Dodatkowo wyświetlane jest okno z legendą, określającą parametry do zmiany (rys. 5). Użytkownik wykorzystując ten sposób tworzenia uzyskuje dwie bryły (TRUE, FALSE). Pierwsza z nich stanowi rzeczywistą część wkładu, natomiast druga to bryła odejmowana od płyt, zawierająca niezbędne wyluzowania na kołnierzach i promieniach.

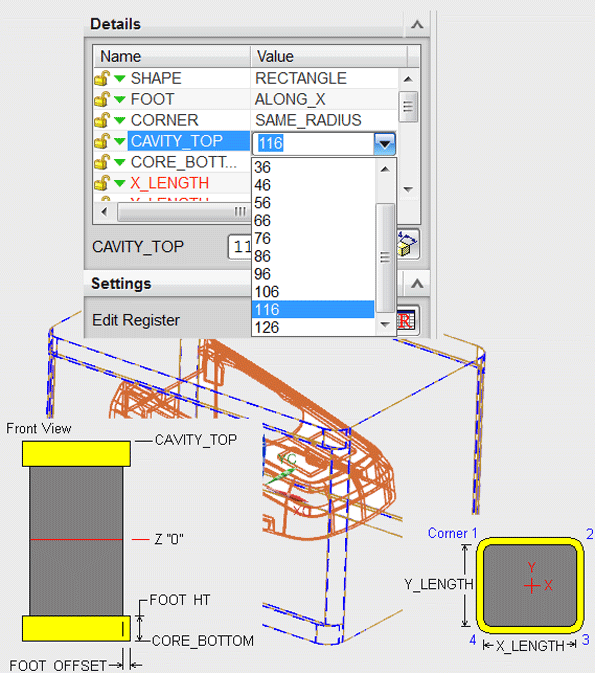

Rys. 5. Definiowanie półfabrykatu pod wkłady formujące. Utworzony półfabrykat jest automatycznie kopiowany do pliku ze stemplem, matrycą i podziałem. Każda zmiana wykonywana na półfabrykacie jest przenoszona na stempel i matrycę

Definiowanie podziału
Ostatnim etapem tworzenia stempla i matrycy jest definiowanie powierzchni podziału automatycznie przycinającej wkład matrycy i stempla. Po wybraniu ikony podziału program otwiera plik, w którym będzie on tworzony (użytkownik nie musi znać struktury w drzewie złożenia). W pierwszej kolejności jest wykonywana analiza określająca kierunki formowania (rys. 6).

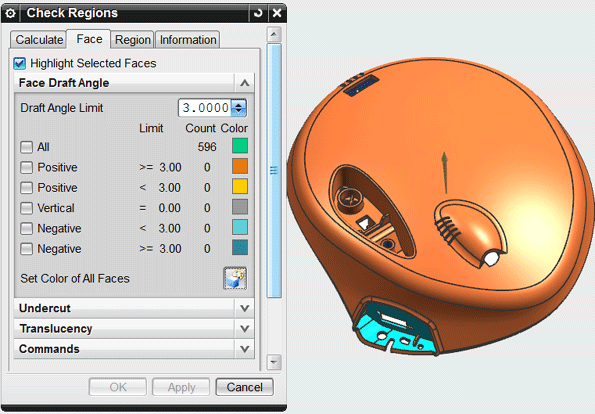

Rys. 6. Analiza modelu

Na podstawie przyporządkowanych kolorów można rozpocząć zaślepianie miejsc, w których występują przeformowania. Użytkownik wskazując jedną z krawędzi decyduje, do jakich ścianek będzie tworzona powierzchnia zamykająca.
W zależności od wybranych ścianek można uzyskać różne efekty zaślepienia. Przy bardziej skomplikowanych zamknięciach program tworzy szereg zgrupowanych operacji.

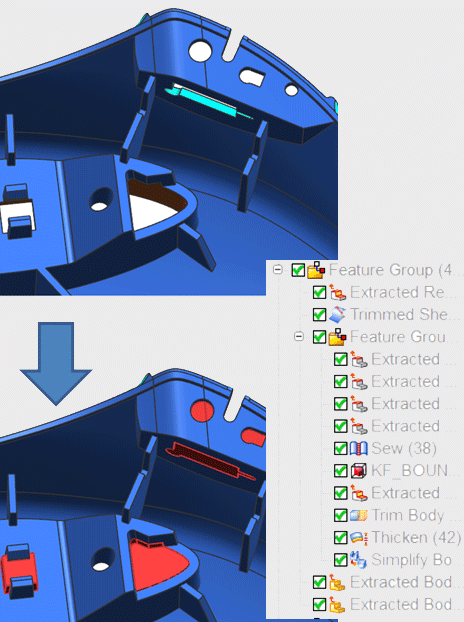

Rys. 7. Automatyczne zaślepienie wybrań i grupowanie utworzonych operacji

Jeżeli zaślepianie powierzchnią nie powiodło się z automatu, można je ręcznie utworzyć i wskazać jako powierzchnie podziału. Czasem zdarza się, że dużo łatwiej jest wykonać zaślepienie bryłą. W takim przypadku podczas sumowania bryły zaślepiającej jest ona kopiowana do stempla lub matrycy, aby wypełnić brakujące ścianki.
Po wykonaniu zaślepień można przejść do tworzenia powierzchni podziału.

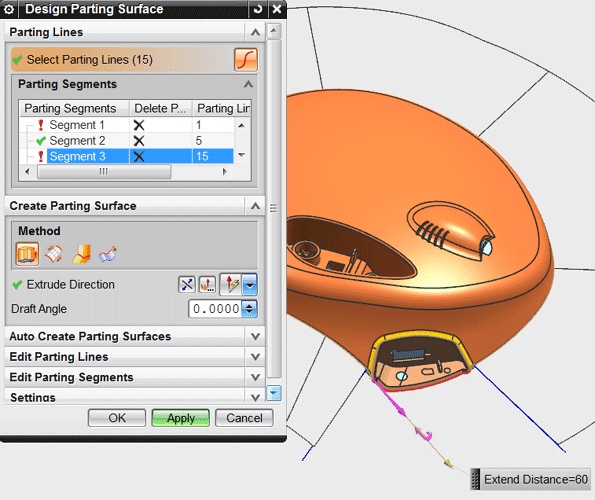

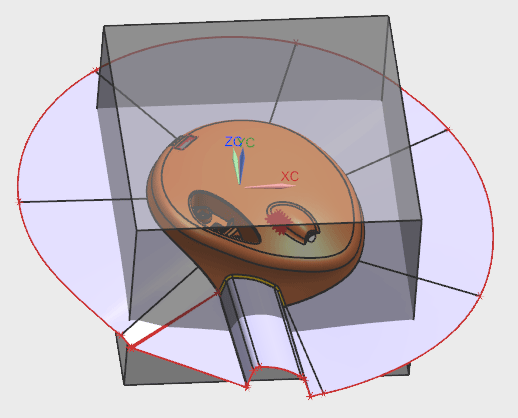

Rys. 8. Automatyczne tworzenie powierzchni podziału

Należy zwrócić uwagę, że podczas modelowania podziału nie korzysta się ze standardowych poleceń powierzchniowych. Wszystkie dostępne narzędzia są zgrupowane w jednym poleceniu. Wskazując krawędź dla powierzchni podziału, program wybiera optymalną strategię jej tworzenia – użytkownik nie musi znać zasad modelowania powierzchniowego. Po wykonaniu podziału można przejść do utworzenia części stemplowej i matrycowej. W przypadku błędnie zdefiniowanego podziału, uzyskujemy informacje o miejscu jego występowania (rys. 9).

Rys. 9. Wyświetlenie błędów podziału

Podmiana modelu
W praktyce często mamy do czynienia z gotową, wcześniej zaprojektowaną formą na detal podobny do tego, jaki aktualnie mamy wykonać. NX umożliwia szybką podmianę detalu i porównanie go z nowym. Podczas podmiany uruchamia się menadżer porównania, dzięki któremu szybko zlokalizujemy różnice. Tak naprawdę – można dokonać podmiany na całkiem inny detal, byle o podobnych gabarytach (sic!). Wszystkie powiazania są automatyczne odświeżane. Ekran podczas porównania dzieli się na trzy okna ze starym modelem, nowym, oraz nałożonymi detalami. Podmian modelu pozwala zaoszczędzić do 50% czasu konstruowania.

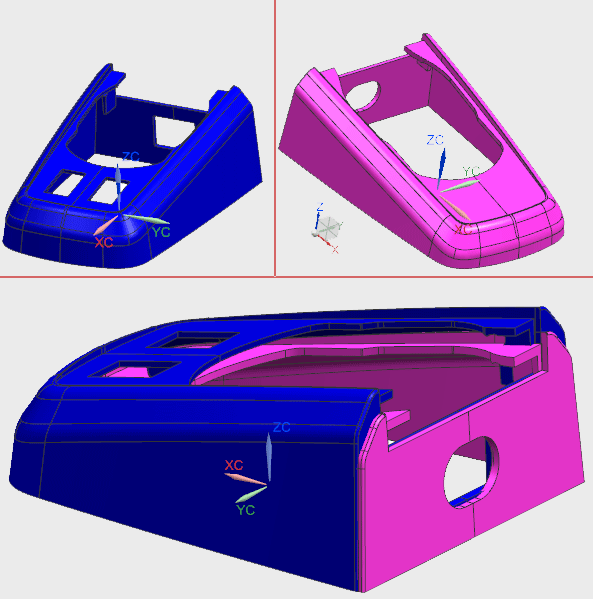

Rys. 10. Porównanie modeli

Wymienione narzędzia wspomagające tworzenie podziału stanowią niewielką cześć możliwości systemu NX w tym zakresie.
W następnym artykule zostanie pokazany sposób wykorzystania bazy części znormalizowanych i możliwości związane z jej rozbudową.

Marcin Antosiewicz

Źródło: www.nxcad.pl
