„(...) Nie istnieje jeden, idealny system CAD, zaspokajający
potrzeby wszystkich inżynierów.
Ale idealnym systemem jest ten, który usprawnia projektowanie
i pozwala nam nie tylko doskonalić się, ale także...
zaspokajać nasze potrzeby i realizować marzenia.”
Wysoki stopień
zaawansowania technik modelowania w NX umożliwia obecnie
inżynierom i designerom projektowanie ograniczone w
zasadzie... tylko ich wyobraźnią
Bez względu na to, czy tworzymy
projekt od podstaw, czy skanujemy model wejściowy, czy chcemy
go wydrukować w 3D – wszystkie te metody są dostępne w jednym
systemie CAD/CAM/CAE – NX.
Flattening and Forming
(Rozwijanie i formowanie) Z pewnością polecenie to, obecne w nowej wersji NX,
zasługuje na szczególną uwagę. Pokazuje wysoki stopień
zaawansowania technik modelowania w NX CAD.

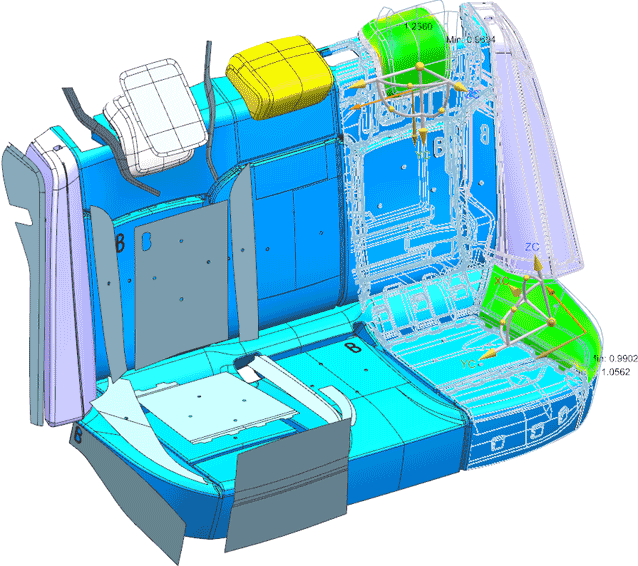

Widok
kanapy tylnej auta osobowego z częściowym rozwinięciem
powierzchni oraz analizą odkształceń...
W systemach CAD zazwyczaj należy
poświęcić dużo uwagi, by bezbłędnie i starannie wykonać
powierzchnię rozwijalną. W przypadku pojawienia się nawet
małej usterki, powierzchni nie da się rozwinąć standardowymi
operacjami. W przypadku wcześniejszych wersji NX CAD
rozwinięcie można było wykonać wyłącznie poleceniem do
rozwinięć nieliniowych (One-Step-Formability). Rozwinięcie
nieliniowe działa na zasadzie obliczeń MES. Minusem tego
rozwiązania jest dłuższy czas obliczeń i konieczność
definiowania warunków brzegowych.
Nowe polecenie – Flattening and
Forming – umożliwia rozwinięcie każdej ścianki nawet z
zagięciami nieliniowymi oraz przetłoczniami (sic!). W trakcie
rozwijania możemy wyświetlić mapę kolorów, która zobrazuje
poziom odkształceń. Dzięki temu, wykonując np. obicia
tapicerskie w siedzeniach aut, wiemy o ile możemy naciągnąć
materiał. NX pomoże zanalizować, jaki kształt można wykonać z
jednego fragmentu materiału.
Ponadto polecenie umożliwia
wykonanie dowolnego kształtu na rozwiniętej powierzchni i
zwinięcie go do poziomu docelowego. Dzięki temu wiemy, jak
zachowa się i w którym miejscu się znajdzie ewentualne wycięty
lub naszyty kształt. Łatwiej ocenić wyrób pod względem
estetycznym i praktycznym.
Wykorzystanie polecenia rozwijania powierzchni pokazuje
powyższe video...
Variable Offset Face (zmienne
odsunięcie ścianki) Jest to kolejne z
zaawansowanych poleceń, pozwalające na szybkie wprowadzenie
zmiennego odsunięcia na ściankach.
W systemach CAD tworzenie
zmiennego odsunięcia ścianek jest zwykle bardzo pracochłonne i
wymaga dobrej znajomości metod modelowania powierzchniowego.
Polega to zwykle na odsunięciu kilku ścianek, docięciu ich,
połączeniu krzywymi pomostowym, zbudowaniu powierzchni i
ponownym połączeniu do oryginalnego modelu.
W NX CAD jest to bardzo proste i
nie wymaga dobrej znajomości powierzchni. Procedura
definiowania polega na wskazaniu części do zmiany, a następnie
zakresów, w których nastąpi zmiana. W ostatnim kroku
definiowana jest wielkość odsunięcia i sposób przejścia między
strefami. Mamy do dyspozycji przejście płynne lub z
zachowaniem ostrych krawędzi.

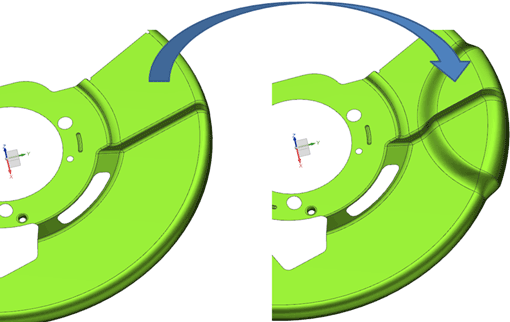

Widok
fragmentu osłony tarczy hamulcowej z wykonanym odsunięciem
zmiennym powierzchni na ograniczonym obszarze...
Na rysunku widoczna jest osłona
samochodowej tarczy przedniej. W tarczy należało wykonać
podebranie, w celu uniknięcia kolizji z innymi elementami.
Dzięki zmiennemu odsunięciu, modyfikacja modelu zajmuje
zaledwie kilkanaście sekund.
Omówiony
wcześniej przykład na filmie video...
Swept Volume (przeciągnięcie
bryły po krzywej)
To polecenie wydaje się wyznaczać
nowe standardy w zaawansowanych technikach modelowania.
Zwykle w systemach CAD
zamodelowanie rzeczywistej bryły, która ma powstać np. w
wyniku 4-osiowej obróbki frezowaniem (wykonywanie ślimaków
przy sprzężonym ruchu obrotowym części i ruchu frezu)
jest bardzo kłopotliwe i wymaga analitycznego sposobu
wyznaczania.
W nowej wersji NX dodano
polecenie umożliwiające przeciągnięcie bryły obrotowej po
krzywej. Dzięki temu wykonywanie kieszeni krzywkowych na
powierzchniach walcowych stało się proste i nie wymaga
modelowania powierzchniowego. Procedura definiowania operacji
polega teraz na wskazaniu bryły do przeciągnięcia, ścieżki i
wektora, wzdłuż którego porusza się frez.

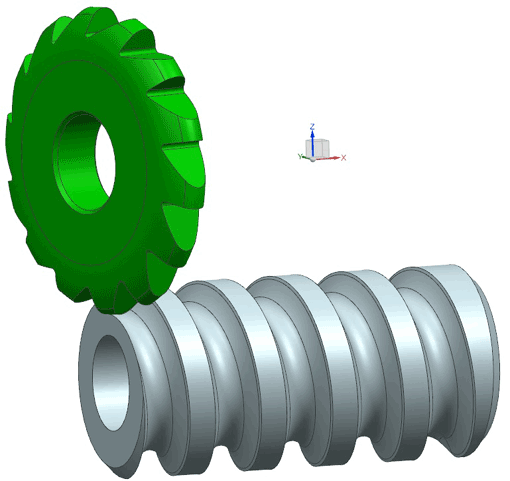

Widok
naciętego spiralnego rowka na powierzchni walcowej za pomocą
frezu tarczowego...
W operacji można precyzyjne
określić orientację modelu narzędzia – normalnie, równolegle
lub pod dowolnym zdefiniowanym kątem – w stosunku do ścieżki
wyciągnięcia.
Na filmie
przedstawiono wyciągnięcie bryły w kształcie frezu palcowego
wzdłuż spirali o zmiennym skoku w bryle stożkowej...
