Poniedziałek, 12.11.2012 r.

Nowości Edgecam 2013 R1

Edgecam 2013 R1 to profesjonalne narzędzie do programowania obróbki skrawaniem w pięciu osiach. Warto poznać bliżej usprawnienia, które zwiększają wydajność i jakość pracy z systemem...

> Cykl Zgrubny po profilu
Najnowszy Edgecam 2013 R1 udostępnia nowy cykl obróbki zgrubnej metodą równomiernego odsunięcia od obrabianego profilu. Dzięki zastosowaniu takiej strategii możliwe jest znaczne skrócenie czasu obróbki, szczególnie w przypadku wstępnie obrobionych części z pozostawionym równomiernym naddatkiem oraz dla części typu odlew. Użytkownik zyskuje następujące możliwości:
• zastąpienia Profile zgrubnie,
• możliwość wykorzystania bieżącego półfabrykatu,
• zastosowanie korekcji,
• możliwość deklarowania Wejść/Wyjść,
• punkt kontrolny płytki.

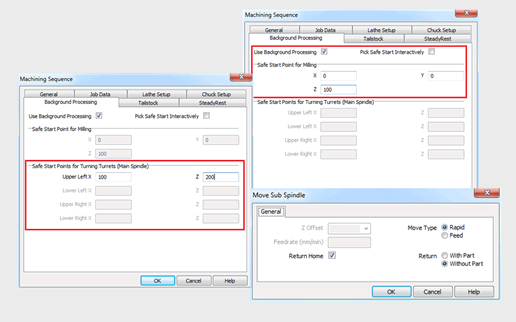

> Procesy w tle
Opcja pozwala na wskazanie bezpiecznego punktu startu dla każdej głowicy (w toczeniu). Dzięki zastosowaniu tego polecenia możliwe jest wykonywanie równoległych obliczeń ścieżek dla wielu cykli w przypadku aktualizacji lub konieczności przeprowadzania bardziej skomplikowanych operacji tokarsko frezarskich. Możliwe jest to dzięki temu, iż każdy cykl zaczyna się i kończy dokładnie w położeniu bezpiecznego punktu startu.


• Zastosowanie zarówno dla obróbek frezarskich jak i tokarskich;
• Ustawienie bezpośrednio przy definiowaniu sekwencji...

> Obsługa wrzeciona przechwytującego
Nowa opcja pozwala na wykorzystanie podwrzeciona jako podparcia dla obróbki tokarskiej. Aktualnie będzie możliwy podjazd przeciwwrzeciona do detalu, złapanie go i wykonywanie obróbki np. tokarskiej, następnie wycofanie się podwrzeciona (już bez detalu) do pozycji bazowej i kontynuowanie obróbki na wrzecionie głównym.

• Nowa opcja umożliwiająca użycia wrzeciona przechwytującego jako podtrzymki;
• Możliwość odjazdu wrzeciona przechwytującego z lub bez detalu...

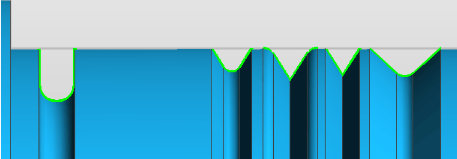

> Rowki o kształcie U i V
Od nowej wersji Edgecam system będzie pozwalał na automatyczne wykrywanie cech tokarskich typu rowki w kształcie litery U i V. Taka opcja pozwoli na szybsze programowanie obróbki, szczególnie przy zastosowaniu np. Menadżera Strategii w Edgecam.

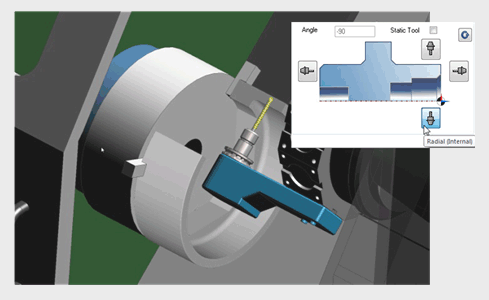

> Narzędzia promieniowo odwrotnie
Nowością jest możliwość pełnej obsługi narzędzi zainstalowanych promieniowo odwrotnie. Taka możliwość może znaleźć zastosowanie np. tam, gdzie na tokarkach obrabiane są duże pierścienie, a otwory muszą być w nich wykonane od wewnątrz. Oczywiście musimy pamiętać o specjalnych oprawkach umożliwiających taką obróbką.

> Cykl zgrubny – strategia Waveform
Kolejnym rozwinięciem obróbki technologią Wave w Edgecam 2013 R1 jest możliwość deklarowania wejść w otworach. Dotychczas mogliśmy zadeklarować wyłącznie wejścia w pełny materiał lub spoza niego, w najnowszym Edgecamie będziemy mogli wykorzystać wstępnie wykonane otwory wejściowe, dzięki czemu oszczędzamy czas oraz narzędzia.

• Możliwość deklarowania wejść w otworze (wcześniej do dyspozycji mieliśmy tylko wejście po spirali).

> Cykle 5-osiowe
Nowy Edgecam 2013 R1 podczas deklarowania obróbki 5 osiowej pozwala na bezpośrednie wskazywanie powierzchni, profili, prowadnic z modelu, bez konieczności ich wcześniejszego deklarowania i przygotowywania. Taki sposób definicji elementów znacznie upraszcza sposób definiowania obróbki.

• Możliwość wskazywania powierzchni i prowadnic bezpośrednio z modelu.

> Cykl profilowania
Cykl profilowania w najnowszym Edgecam umożliwia łatwe programowanie obróbki profilowaniem z zastosowaniem zatępiania ostrych naroży poprzez np. deklarowanie ich zaokrąglenia, fazowania itp.

• Stępianie ostrych krawędzi.

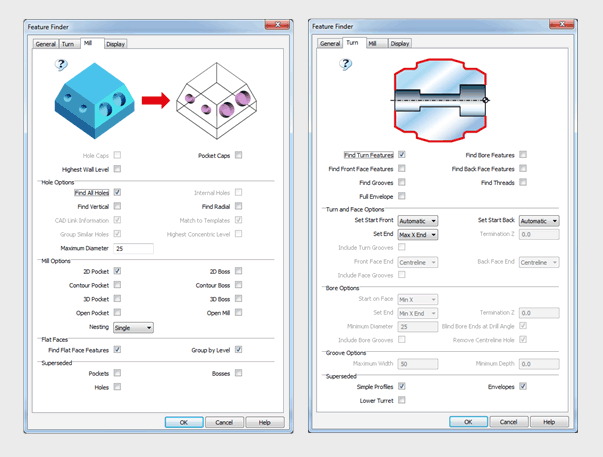

> Wyszukiwanie cech
W Edgecam 2013R1 zastosowano całkowicie zmieniony interfejs wykrywania cech technologicznych. Zmiany dotyczą obrazkowego przedstawienia wszystkich cech obróbczych – każda cecha reprezentowana jest jako ilustracja, dzięki czemu nawet niezbyt zaawansowany użytkownik Edgecam będzie w stanie szybko zorientować się, co dane polecenie oznacza.


• Obrazkowe menu

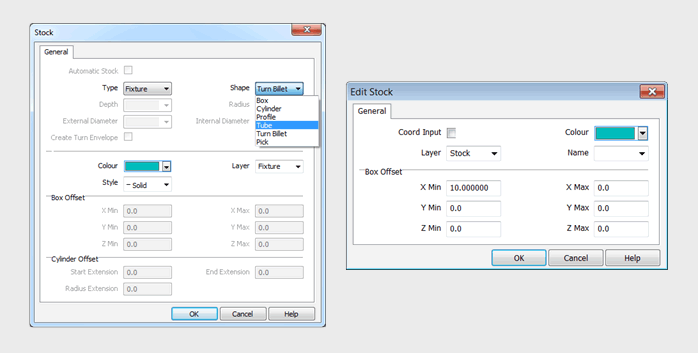

> Definicja półfabrykatu
Bardzo przydatną opcją jest możliwość automatycznego definiowania półfabrykatu np. typu rura. Możemy także tworzyć półfabrykaty na podstawie kilku profili (przykładem może tu być płyta z kilkoma otworami). Kolejnym udogodnieniem jest możliwość modyfikacji naddatków półfabrykatu – nawet po utworzeniu przygotówki w Edgecam.


• Możliwość tworzenia półfabrykatu w kształcie rury;
• Tworzenie na podstawie kilku profili;
• Edycja wymiarów (naddatków);
• Automatyczna regeneracja ścieżki.

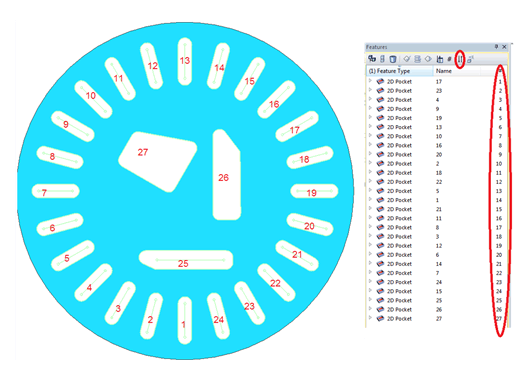

> Numerowanie wykrytych cech technologicznych
Nową opcją jest także możliwość numerowania poszczególnych cech technologicznych, dzięki czemu można narzucić systemowi kolejność ich wykonywania w sposób najbardziej optymalny z punktu widzenia technologa programisty.

• Kolejność wykonywania.

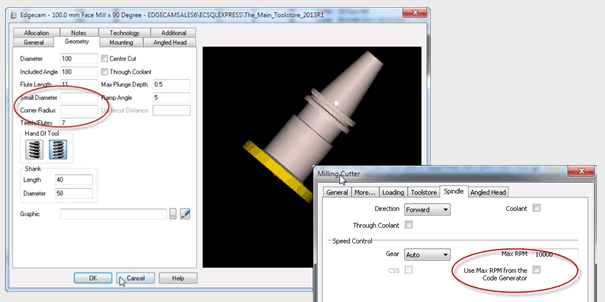

> Udogodnienia Edgecam 2013 R1

• Wczytywanie Max RPM z postprocesora;
• Możliwość wprowadzenia promienia zaokrąglenia płytki dla narzędzia typu Głowica frezarska;
• Możliwość obracania/przesuwania modelem przy otwartym oknie cyklu...

Źródło: NICOM
