Czwartek, 23.12.2010 r.

GStarCAD 2011

Z końcem roku 2010 GstarCAD ogłosił wydanie przedpremierowej wersji GstarCAD-a 2011. Jak sama nazwa wskazuje i jak łatwo się domyśleć, wersja przedpremierowa ma za zadanie poddanie nowego oprogramowania publicznym testom i ocenie przed wydaniem wersji oficjalnej. GstarCAD 2011 jest całkowicie kompatybilny z Windows 7 i AutoCAD-em od wersji R2.5 do 2010, potrafi komunikować się także z innymi aplikacjami CAD, a interfejsem użytkownika stara się nadążyć za aktualnymi trendami w branży CAD...

Co nowego znajdzie użytkownik decydujący się na zainstalowanie GStarCAD w najnowszej wersji? Teoretycznie powinien odczuć poprawę osiągów, ale wynikającą nie tyle z nowego algorytmu programu, co raczej – z nowych możliwości szybkiego szkicowania i projektowania.

Ale najwyraźniejszą zmianą jest nowy, stylowy wstążkowy interfejs, zapewniający łatwiejszy dostęp do potrzebnych funkcji i tym samym szybsze wykonywanie zadań projektowych (czyli wspomnianą poprawę osiągów). Dzięki możliwościom szybkiego ukrywania widoczności komponentów interfejsu, dostępna przestrzeń rysunku staje się większa. Jakie może to mieć znaczenie z punktu widzenia użytkownika – nie trzeba chyba tłumaczyć.

Automatyczne Przejście z modelu 3D do płaskich rysunków 2D

W wersji 2011 wprowadzono nową grupa poleceń 3D: SOLPROF, SOLVIEW i SOLDRAW. Funkcje te umożliwiają szybkie i automatyczne generowanie płaskich rysunków rzutów, elewacji i innych widoków wprost z modeli 3D.

Polecenie SOLPROF umożliwia szybkie tworzenie wielu rzutów, elewacji czy rysunków części modelu 3D. Uzyskanie konturowego rysunku, wraz z liniami ukrytymi jest szczególnie przydatne dla architektów, inżynierów i projektantów mechaników. Funkcja SOLPROF pozwala na uzyskanie doskonałych efektów w czasie rzeczywistym.
Polecenie SOLVIEW umożliwia transformację brył 3D na grafikę 2D w szczególności dla rysunków inżynierskich. Dzięki poleceniu SOLVIEW, projektanci mogą stosować widoki ortogonalne do tworzenia nowych rzutni i automatycznie generować nowe warstwy dla linii widokowych, linii ukrytych i linii przekroju w arkuszu papieru. Funkcja ta udostępnia również możliwość zdefiniowania właściwej orientacji widoku i skali. Co więcej, otrzymujemy możliwość tworzenia przekrojów w czasie rzeczywistym dzięki dynamicznie edytowalnym płaszczyznom cięcia. W miejscach przekrojów pojawia się wcześniej zdefiniowane kreskowanie.
Polecenie SOLDRAW również umożliwia generowanie widoków płaskich oraz przekrojów 2D z brył 3D. W odróżnieniu od SOLPROF, funkcja SOLDRAW może być wykorzystywana tylko w rzutniach wygenerowanych poleceniem SOLVIEW.
Każde z trzech nowych poleceń rozszerza dotychczasową funkcjonalność GstarCAD umożliwiając projektantom lepiej wykorzystać tworzone modele 3D w grafice płaskiej. Przekroje w czasie rzeczywistym, szybkie wymiarowanie rysunków 2D, elastyczna kontrola kreskowania, linii widokowych i ukrytych pozwala na elastyczną i bardziej wydajną pracę.

Usprawnienia istniejących funkcji w GstarCAD 2011

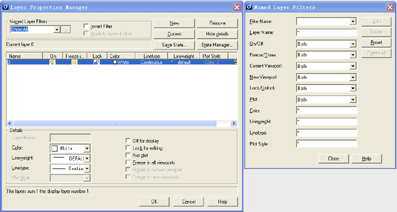

Odświeżony Menedżer warstw posiada ulepszony interfejs, hierarchiczną listę filtrów, umożliwia ich dodawanie, usuwanie, zmianę nazw i właściwości warstw. Funkcje te zostały znacznie uproszczone.

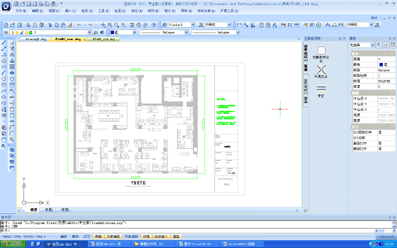

Dzięki technologii GRX wdrożono nową wersję narzędzia porównawczego. Funkcja umożliwia porównywanie na poziomie zagnieżdżonych bloków, tekstu wielowierszowego (również wymiarowego) oraz złożonych wypełnień kreskowania..
Usprawniono edytor tekstu jednowierszowego. Ta zmiana polega głównie na dopracowaniu edytora tak, by efekt w trakcie edycji był identyczny z końcowym.

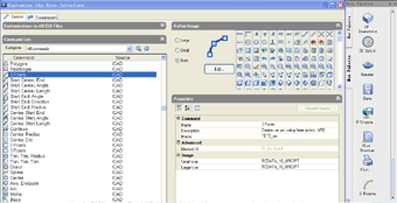

Nowa wersja CUI (ang. Customize User Interface) umożliwia szersze wykorzystanie palet narzędzi. Dzięki funkcji „przeciągnij i upuść” (ang. drag & drop) możliwe jest dodawanie istniejących bądź własnych poleceń do palet narzędzi.

Dodano także i usprawniono niektóre funkcje LISP/VLisp. Poniżej lista dostępnych funkcji:

vl-remove-if

vl-remove-if-not

vl-member-if-not

vl-member-if

vl-sort

vl-some

vl-every

vlax-make-variant

vlax-variant-change-type

vlax-make-safearray

vl-some

vl-every

vl-sort

vl-sort-i

lsh

vlax-read-enable-p

vlax-write-enabled-p

write-line,vlax-put-property

vlax-get-property

vl-symbol-name

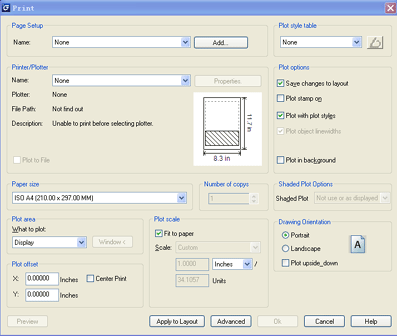

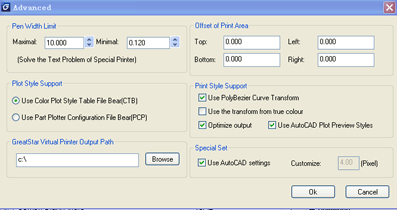

Ciekawie przedstawia się funkcja związana z... przedstawianiem wyników końcowych pracy na papierze. Funkcja „Wydruk cieniowany z Przestrzeni Papieru” pozwala nie tylko na wydruk grafiki cieniowanej, posiada bowiem również kilka opcji wydruku, m. in. Jak Wyświetlono, Siatkowy, Ukryty lub Renderowany.

Warto wspomnieć przy okazji, iż zwiększono kompatybilność konfiguracji ploterów, w tym orientację papieru oraz ustawienia znaku wydruku.

Ogólne usprawnienia wydajności
Na samym początku niniejszego opisu wspomnieliśmy o tym, iż w najnowszej wersji postarano się podnieść wydajność pracy z programem. W jaki sposób?
• Zoptymalizowano funkcję wyboru obiektów, znacznie zwiększono wydajność przy dużych plikach.
• Zwiększono precyzję oraz płynność przyciągania do punktów charakterystycznych.
• Poprawiono min. prędkość zoomowania i panoramowania w operacjach przestrzeni papieru.

Jeśli chodzi o złożone kreskowania, uzyskano znaczące (ponad 10x) przyspieszenie pracy poleceń REGEN oraz BHATCH. Wdrożono także funkcję ucinania natychmiastowego...


Poniedziałek, 28.03.2011 r.

GStarCAD 2011 PL – pierwsze wrażenia

O udostępnieniu polskiej wersji najnowszej odsłony systemu GStarCAD 2011 informowaliśmy już na początku ubiegłego tygodnia, a wcześniej – w newsletterze. Wcześniej opisywaliśmy także nowości wersji 2011, ale tym razem mamy okazję przyjrzeć się bliżej nowym funkcjonalnościom już „w polskim wydaniu”...

GstarCAD2011 PL wprowadza nowy interfejs wstążkowy. Wszystkie funkcje zorganizowane są w bardziej funkcjonalny i domyślny sposób. Dzięki możliwościom szybkiego ukrywania widoczności komponentów interfejsu, dostępna przestrzeń rysunku staje się większa.

W zależności od preferencji można wybrać jeden z dostępnych stylów wizualnych:

Użytkownicy przyzwyczajeni do klasycznego interfejsu z pewnością docenią możliwość przełączenia z menu wstążkowego do tradycyjnych pasków zadań:

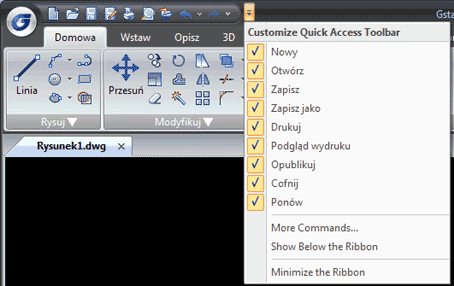

Widoczność wstążki, położenie i zawartość paska szybkiego dostępu może łatwo modyfikowana:



Nowe funkcje
1. Profil bryły, widok bryły, rysunek bryły

Automatyczne przejście z modelu 3D do dokumentacji płaskiej:

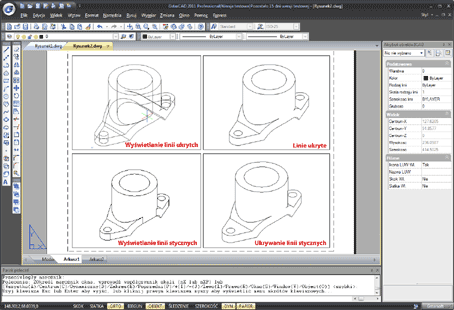

Profil bryły (SOLPROF):
Automatycznie tworzy płaski rysunek konturowy z modelu 3D w przestrzeni papieru

Widok bryły (SOLVIEW):
Automatycznie tworzy zestaw ortogonalnych widoków i rzutni na bazie modelu 3D

Rysunek bryły (SOLDRAW):
Tworzy rysunki konturowe oraz przekroje w arkuszach utworzonych poleceniem SOLVIEW.

2. Tworzenie pól

Nowa funkcja umożliwia tworzenie automatycznie aktualizowanych obiektów tekstowych.

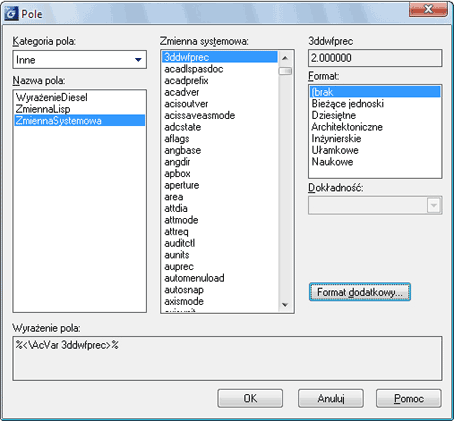

Okno listy dostępnych pól:

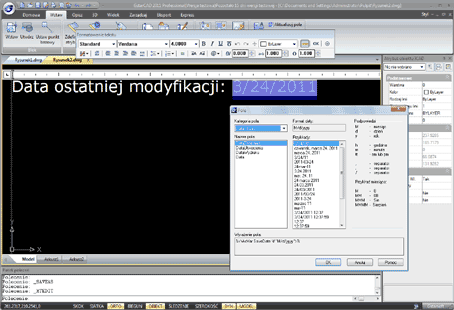

Pola mogą być stosowane również w tekście wielowierszowym:

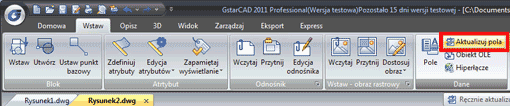

Aktualizacja stanu pól jest możliwa za pomocą pojedynczego przycisku:

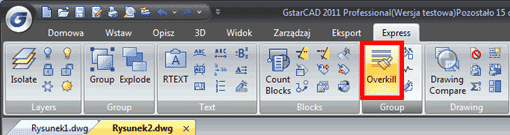

3. Usunięcie duplikatów obiektów

Funkcja umożliwiająca usunięcie duplikatów nakładających się obiektów linii, polilinii, łuków i okręgów. Zdublowane obiekty często uniemożliwiają skuteczne kreskowanie lub wyszukiwanie obwiedni. Funkcja OVERKILL szybko i skutecznie usuwa duplikaty obiektów.

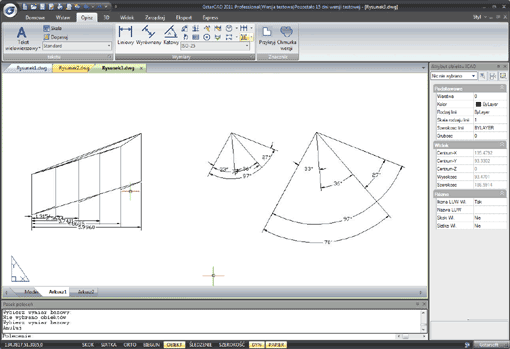

4. Wymiarowanie łuku

Funkcja ta pozwala na zwymiarowanie realnej długości łuku lub łukowego segmentu polilinii.

5. Inne funkcje związane z wymiarowaniem

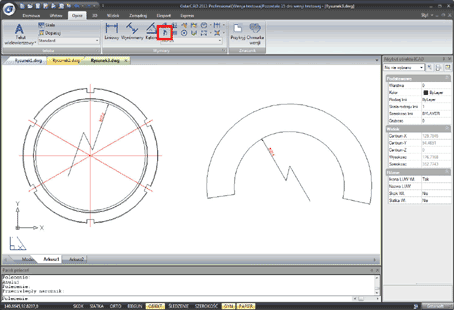

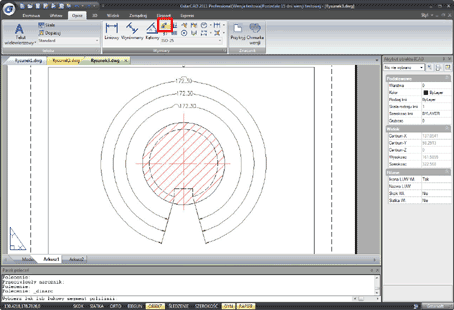

Wymiar ucięty (rys. poniżej):


To funkcja umożliwiająca wymiarowanie promienia lub średnicy okręgów i łuków gdy punkt środkowy obiektu nie jest widoczny.

Automatyczne odsunięcie linii wymiarowych (rys. poniżej):


Polecenie DIMSPACE pozwala na określenie stałych odstępów pomiędzy liniami wymiarowymi:

Kolejne nowe funkcje pozwalają na tworzenie wymiarów przerwanych, wprowadzono również możliwość inspekcji (sprawdzenia) wymiarów.

Ciąg dalszy, a także „nieśmiertelny test szyku” niebawem...

Źródło: GStarCAD


Opis GStarCAD na CADraport.pl tutaj

Możliwość pobrania wersji trial 30-dniowej (PL): http://www.gstarcad.pl/index.php?site=download,24
