Środa, 19.04.2017 r.

Podczas tegorocznej konferencji SOLIDWORKS World (opisywanej wewnątrz numeru) zaprezentowany został pierwszy w historii firmy SOLIDWORKS CAM. Czy to oznacza, że wcześniej nie było na rynku dedykowanego rozwiązania CAM dla tego popularnego systemu CAD 3D? Było, nawet kilka – i właśnie jedno z nich posłużyło za bazę dla SOLIDWORKS CAM. Czy możemy zatem mówić o kolejnym kroku milowym na drodze rozwoju SOLIDWORKS?

Opracowanie: Maciej Stanisławski

Rozwiązań CAM dedykowanych dla systemów CAD 3D nigdy nie brakowało w ofercie niezależnych producentów oprogramowania, specjalizujących się w systemach do wspomagania wytwarzania. Użytkownicy SOLIDWORKS mogli i mogą nadal korzystać chociażby z SOLIDCAM, z HSMWORKS (będącego od kilku lat własnością Autodesk), Delcam for SolidWorks Xpress (obecnie także w portfolio Autodesk), czy rozwiązań MecSoft Corporation (jak np. bezpłatny FreeMILL, obsługujący 2,5 osi). Większość z nich oferowała pełną integrację ze środowiskiem CAD SOLIDWORKS – dostęp do funkcjonalności i narzędzi CAM odbywał się bezpośrednio poprzez interfejs użytkownika SOLIDWORKS. Nie było potrzeby otwierania osobnej aplikacji i importowania do niej modelu 3D, wszystko odbywało się w jednym oknie programu.
Oczywiście na tej samej zasadzie funkcjonuje SOLIDWORKS CAM, który tak naprawdę jest rozwinięciem... systemu CAM firmy CAMWorks.
CAMWorks to wieloletni złoty partner DS SOLIDWORKS, a współpraca oferowanego przez tą firmę systemu o tej samej nazwie (CAMworks) z SOLIDWORKS CAD 3D datowana jest już na 1998 rok. CAMWorks to także pierwszy system CAM w pełni zintegrowany z SOLIDWORKS. Skąd zatem decyzja o „wchłonięciu” systemu pochodzącego z oferty długoletniego zewnętrznego dostawcy/partnera, do portfolio rozwiązań DS SOLIDWORKS... i czy była ona potrzebna?

Inteligentny system wytwarzania
W ciągu ostatnich kilku lat firma DS SOLIDWORKS skupiała swoje wysiłki na tworzeniu inteligentnego systemu (SOLIDWORKS Manufacturing) wspomagającego szeroko rozumianą produkcję. Komponenty tego „ekosystemu”, takie jak kosztorysowanie, narzędzia do inspekcji i definiowanie wszystkich procesów projektowania i wytwarzania bazujące na modelu (MBD – ang. Model Based Definition) znajdziemy już w portfolio firmowych rozwiązań, brakowało jednak – rzecz można – finalnego składnika, jakim jest zintegrowany system CAM.

SOLIDWORKS CAM jest dostępny w wersji beta od 1 kwietnia 2017 r. Wersja komercyjna dla SOLIDWORKS CAM będzie dostępna wraz z wydaniem SOLIDWORKS 2018...

Zintegrowany – czyli taki, który będzie już rozwiązaniem firmowym z zagwarantowanym wsparciem, rozwojem i jak najpełniejszą współpracą z istniejącym już środowiskiem oferowanych systemów. Zintegrowany system CAM pozwala chociażby na automatyczne aktualizowanie ścieżek narzędziowych, ponieważ odczytuje zmiany podczas modyfikowania części – jak przekłada się to na wydajność i efektywność projektowania i planowania procesu produkcyjnego, łatwo się domyśleć.

CAM dla CAD'owców
Na dedykowanym blogu SOLIDWORKS (blogs.solidworks.com) można znaleźć przytoczone wyniki badania przeprowadzonego przez firmę Advantage. Wskazują one, iż w ciągu minionego roku (2016) aż 34% użytkowników systemów CAD zwiększyło w swojej pracy wykorzystywanie systemów CAM. Możliwość generowania instrukcji obróbki bezpośrednio z modelu CAD 3D uznało za ważne 70% badanych (w tym 36% – za „bardzo ważne”). Nieco ponad 60% respondentów oczekuje, iż dostawcy rozwiązań CAD/CAM zwiększą nakłady na rozwój integracji rozwiązań do projektowania i wytwarzania. SOLIDWORKS CAM jest więc także odpowiedzią na takie zapotrzebowanie.

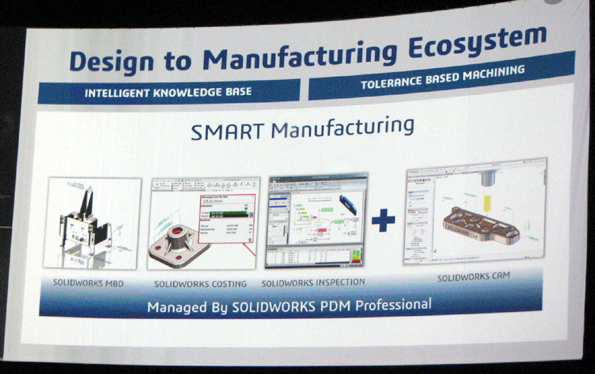

Założenia i elementy składowe ekosystemu SOLIDWORKS Manufacturing, prezentowane podczas konferencji #SWW17

SOLIDWORKS CAM
Program w wersji komercyjnej ukaże się już jesienią, w ramach SOLIDWORKS 2018. Na chwilę obecną wiadomo, że będzie składał się z kilku modułów, obejmujących między innymi:
• frezowanie 2.5 osi z indeksowaną 4 i 5 osią,
• 2-osiowe toczenie z możliwością wiercenia w osi Z,
• obróbkę części,
• obróbkę złożeń,
• obróbkę z uwzględnieniem tolerancji,
• automatyczne rozpoznawanie własności,
• technologiczną bazę wiedzy,
• obsługę konfiguracji,

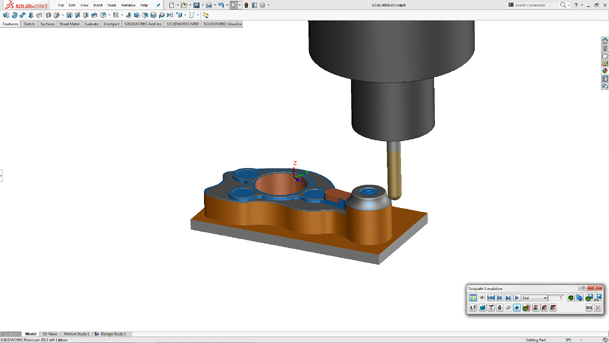

• symulację ścieżek narzędzi,
• przetwarzanie ścieżki na G-kod.

Jak wspomniałem, CAMWorks to pierwszy w pełni zintegrowany z SOLIDWORKS system CAM. Już od jakiegoś czasu użytkownicy tego oprogramowania mogą w pełni czerpać z zalet całkowitej integracji z SOLIDWORKS, do których można zaliczyć:
• automatyczną przebudowę przygotowanych ścieżek narzędzia przy zmianie modelu,
• możliwość przygotowania obróbki dla każdej geometrii, która została stworzona lub otworzona w SOLIDWORKS (np. pliki STEP, IGES, Parasolid, a przy wykorzystaniu 3D Interconnect – w zasadzie wszystkie pliki natywne z innych systemów CAD 3D),
• wszystkie zalety konfiguracji SOLIDWORKS, jak również konfigurowania samej technologii (np. plik półfabrykatu może być konfiguracją tego samego pliku, który obrabiamy)...

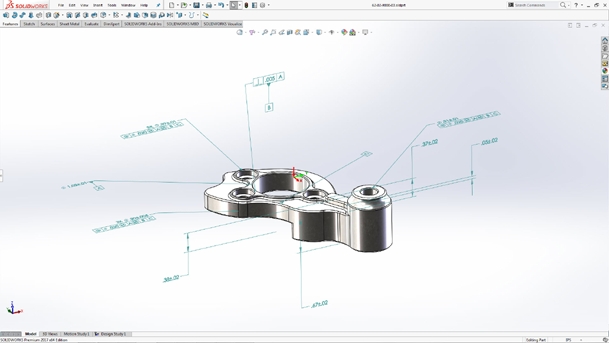

Firma SOLIDEXPERT (jeden z VAR SOLIDWORKS) w swoich materiałach na temat CAMWorks zwraca szczególną uwagę na funkcjonalność, będącą wyróżnikiem tego systemu na tle innych zintegrowanych programów CAM. Chodzi o automatyczne odczytywanie tolerancji z wymiarów modelu, jakie nadawane są podczas definiowania szkiców, czy operacji. W CAMWorks przypisana zostaje odpowiednia strategia obróbki, konieczna do uzyskania zamierzonej dokładności wykonania. Podobnie możemy odczytać oznaczenia jakości powierzchni (np. dla form) i tym samym CAMWorks odpowiednio zagęści ścieżki dla uzyskania lepszej jakości.

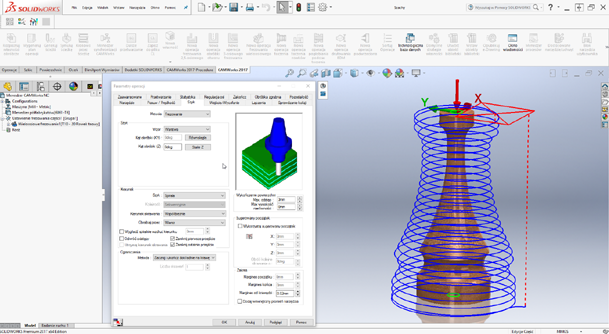

Kolejnym wyróżnikiem programu jest zastosowanie tzw. Technologicznej Bazy Wiedzy (KMB – ang. Knowledge Based Machining), w której znajdują się ważne informacje dotyczące m.in. narzędzi, uchwytów, własności, strategii i operacji obróbczych. – Jest ona w pełni edytowalna i umożliwia dostosowanie obróbki do własnych potrzeb oraz przyspieszenie procesu projektowania technologii przez automatyczne wybieranie dostosowanych parametrów. Znacznie zwiększa to wydajność i szybkość pracy w porównaniu do zwykłych kart/szablonów obróbek, jak to ma miejsce w innych systemach CAM – tłumaczy Wojciech Kowalczyk (SOLIDEXPERT). – Biblioteka prędkości i posuwów zawarta w programie zapewnia automatyczne wstawianie tych informacji przy projektowaniu obróbki.

Idea technologicznej bazy danych pozwala również na szybkie współdzielenie zmian/aktualizacji pomiędzy kilkoma technologami, wtedy każdy z nich pracuje na tych samych, współdzielonych informacjach.

CAMWorks wykorzystuje zaawansowane algorytmy automatycznie wyszukujące w modelu własności technologiczne (tj. kieszenie, sloty, otwory itd.) i generujące ścieżki narzędzi. Automatyczne rozpoznawanie własności obróbczych umożliwia wykrywanie wszystkich własności frezowania 2.5 osi, toczenia oraz elektrodrążenia. Technologia ta działa także w oparciu o bryły zaimportowane z innych systemów CAD (pozbawionych „historii operacji”)...

W przypadku obróbek wymagających szybkiego i efektywnego wybrania dużej objętości materiału w jak najkrótszym czasie, użytkownicy CAMWorks (a już niebawem SOLIDWORKS CAM) mogą skorzystać z technologii HSM VoluMILL (HSM – ang. High Speed Machining). Odpowiedni moduł pozwala na wygenerowanie ultra wydajnych ścieżek narzędzia w zakresie frezowania 2,5 osi oraz w zakresie obróbki 3 osiowej. Dzięki temu możliwe jest skrócenie czasu obróbki nawet do 80% i znaczące zmniejszenie zużycia narzędzia (5-cio krotnie dłuższa praca).

CAMWorks daje również możliwość symulacji G-kodu, w celu wyeliminowania potencjalnych kolizji mogących spowodować uszkodzenie maszyny, narzędzia, bądź produktu (to ostatnie można odczuć szczególnie boleśnie np. przy frezowaniu form wtryskowych). Umożliwia to kolejny dostępny moduł – Wirtualna Maszyna.

Warto wymienić wszystkie dostępne moduły CAMWorks; można spodziewać się, iż wszystkie będą dostępne w ramach SOLIDWORKS CAM:
• frezowanie 2,5-osi,
• 3-osiowe frezowanie z podcięciami,
• frezowanie wieloosiowe,
• 2- i 4-osiowe toczenie,
• toczenie z frezowaniem,
• drutowanie EDM,
• HSM VoluMILL,
• Virtual Machine (Wirtualna Maszyna).

Obecnie jedynym autoryzowanym dystrybutorem oprogramowania CAMWorks w Polsce jest firma SOLIDEXPERT.

(ms)

Źródła:
• Wojciech Kowalczyk: SOLIDWORKS CAM – Pierwszy system klasy CAM od Dassault Systèmes dla SOLIDWORKS! na blogu technicznym SOLIDEXPERT: www.solidmania.com
• The SOLIDWORKS Blog – http://blogs.solidworks.com
• www.camworks.com
