Wyciągnięcie po linii prostej w ujęciu powierzchniowym
w NX (Siemens PLM Software) i w CATIA V5 (Dassault Systemes)

Niniejszy artykuł powstał w oparciu o materiały szkoleniowe wykorzystywane w Centrum Kompetencji CATIA/NX
i opracowane przez KS Automotive

Autor: Jerzy Stachów (KS Automotive)

wyciągnięcie po linii prostej w NX
wyciągnięcie po linii prostej w CATIA


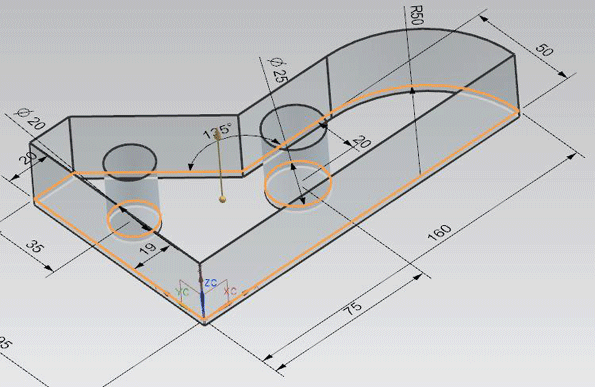

I. Wyciągnięcie po linii prostej w ujęciu powierzchniowym w środowisku NX

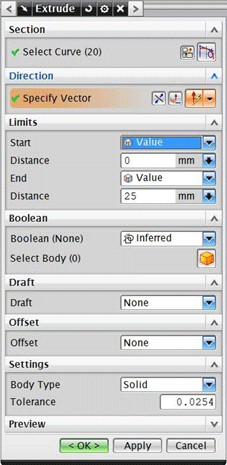

1. Extrude – opis okna dialogowego:
• Section – wybór profilu do wyciągnięcia,
• Direction – określenie kierunku i zwrotu wyciągnięcia,
• Limits – typ i parametry geometryczne tworzonej bryły,
• Boolean – definicja operacji na zbiorach geometrycznych,
• Draft – tworzenie pochylenia ścianek,
• Offset – tworzenie modelu cienkościennego,
• Settings – wybór typu geometrii, podział na bryłową i powierzchniową,
• Preview – podgląd geometrii przed zatwierdzeniem



2. Extrude – Section – wybór profilu do wyciągnięcia

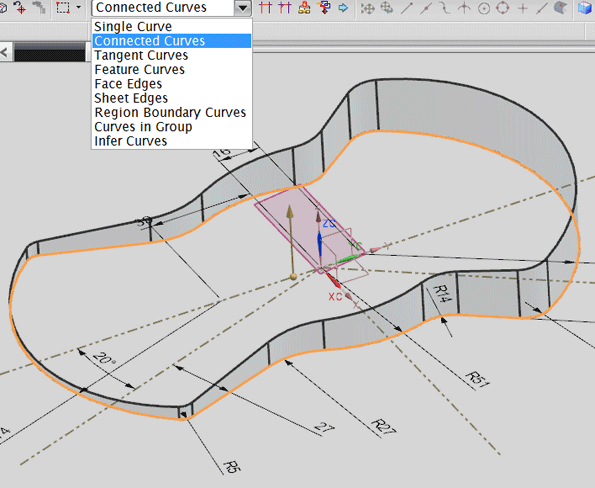

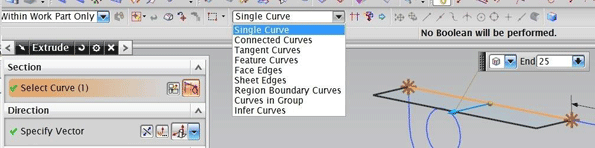

Podczas wyboru profilu do wyciągnięcia przez stosowanie filtra wyboru geometrii, za pomocą jednego profilu – bez dodatkowych podziałów szkicu – możliwe jest utworzenie kilku obiektów na bazie jednego zestawu geometrycznego.

• Single Curve – wskazanie zarysu szkicu spowoduje utworzenie obiektu ograniczonego przez pojedynczy element liniowy.



• Connected Curves – wskazanie zarysu szkicu spowoduje utworzenie obiektu na bazie krzywej ciągłej w warunkach stabilności geometrycznej.



• Tangent Curves – wskazanie zarysu szkicu spowoduje utworzenie obiektu na bazie krzywej ciągłej w warunkach styczności.


• Infer Curves – wskazanie zarysu szkicu spowoduje utworzenie obiektu na bazie pełnej, domyślnej utworzonej geometrii.



3. Extrude – Direction – definiowanie kierunku wyciągnięcia

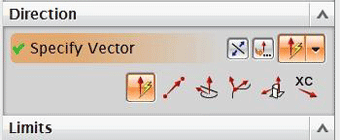

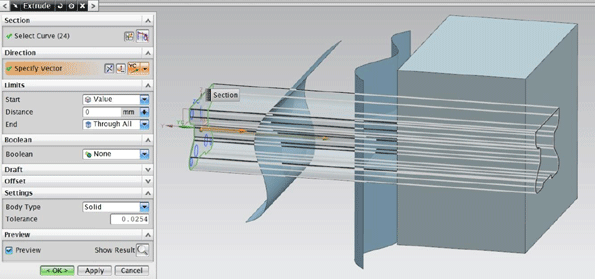

Domyślnym dla narzędzia Extrude jest kierunek normalny do płaszczyzny utworzonego szkicu, ale oczywiście użytkownik może zdefiniować dowolny wektor jako kierunek wyciągnięcia. Możliwość ta jest dostępna z menu kontekstowego „Vector Dialog” lub opcjonalnie z paska rozwijalnego w oknie dialogowym funkcji Extrude. Kierunkiem wyciągnięcia może zostać również osobny szkic.

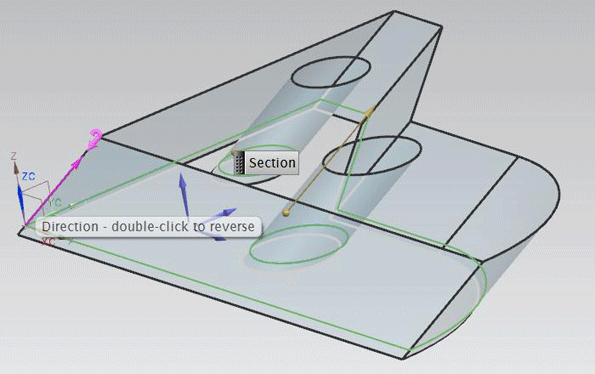

Zmiana zwrotu kierunku wyciągnięcia jest realizowana za pomocą kursora bezpośrednio w przestrzeni 3D lub przez kliknięcie w opcję „Reverse Direction” w oknie dialogowym.

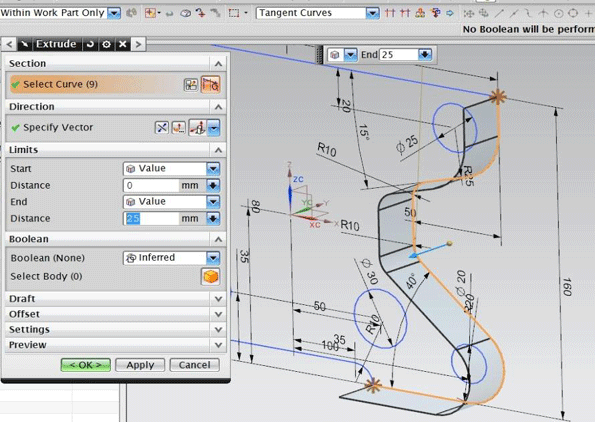

4. Extrude – Limits – definiowanie długości wyciągnięcia

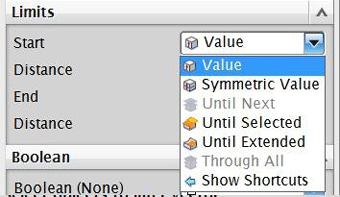

Wartość trzeciego wymiaru geometrycznego (długości) definiuje się na jeden z pięciu sposobów:

• Value – ręcznie wprowadzona wartość wyciągnięcia,

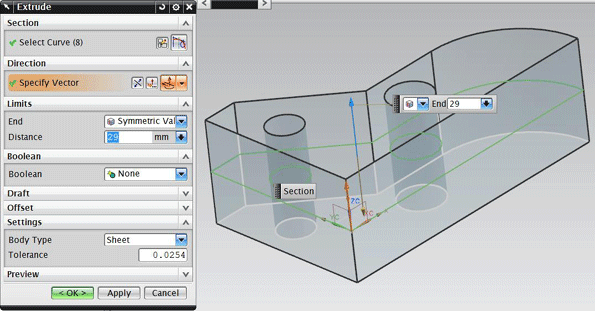

• Symmetric Value – definicja wyciągnięcia dwustronnego, gdzie wartość podawana jest jeden raz,
• Until Selected – granicą tworzonego obiektu jest wskazana przez użytkownika powierzchnia lub płaszczyzna, gdzie rzut bazowego profilu w całości jest w granicach wskazanej powierzchni,
• Until Extended – granicą tworzonego obiektu jest fragment elementu powierzchniowego,
• Through All – granicą obiektu jest ostatnia powierzchnia intersekcyjna w przestrzeni 3D.

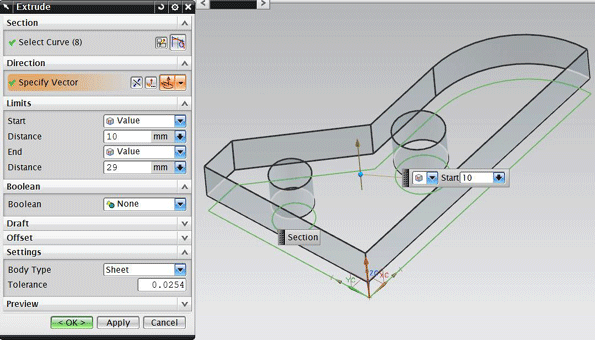

5. Extrude – Limits – Value

Pierwsze okno domyślnie zawiera wartość 0, drugie określa głębokość wyciągnięcia. Wpisanie w pierwszym oknie wartości dodatniej spowoduje odsunięcie geometrii od profilu bazowego i zmniejszenie wartości głębokości wyciągnięcia, natomiast wprowadzenie wartości ujemnej będzie skutkowało zwiększeniem wymiaru głębokości wyciągnięcia, przy zachowaniu zgodności z kierunkiem.



6. Extrude – Limits – Symmetric Value
To okno dialogowe zawiera jedną pozycję, w której można wprowadzić wartość definiującą głębokość wyciągnięcia wybranego profilu. Wyciągnięcie w przeciwnym kierunku jest generowane zgodnie z definicją.



7. Extrude – Limits – Until Next

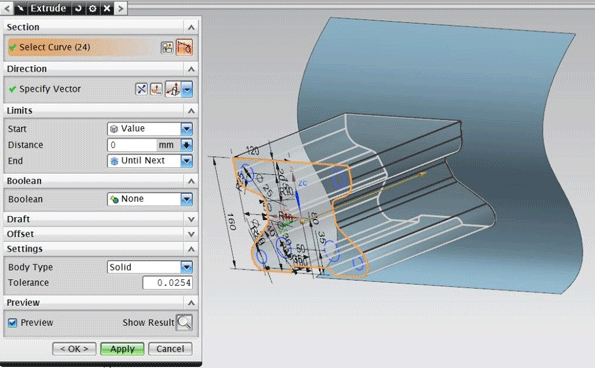

Trzeci wymiar szkicu jest tworzony na bazie odległości od najbliższego elementu geometrii (3D lub płaskiej) przy utrzymaniu referencji kształtu granicy wyciągnięcia. Co ważne, wartość startowa nie musi być zerowa.



8. Extrude – Limits – Until Selected

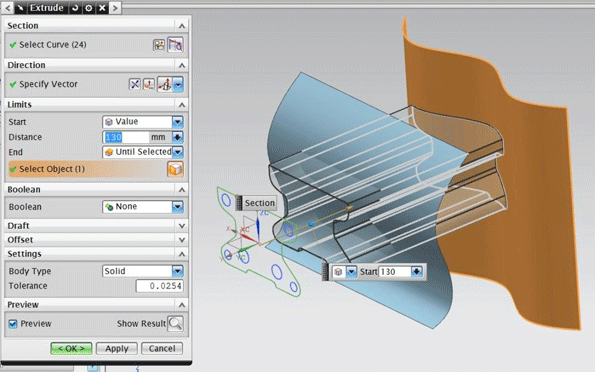

Trzeci wymiar szkicu jest tworzony na bazie odległości od wskazanego przez użytkownika elementu geometrii (3D lub płaskiej) przy utrzymaniu referencji kształtu granicy wyciągnięcia. Podobnie jak poprzednio, również w tym przypadku wartość startowa nie musi być zerowa.



9. Extrude – Limits – Through All
Jak wyżej, ale uwzględniana jest odległość od ostatniego elementu geometrii.



10. Extrude – Draft – Pochylenia ścianek obiektów

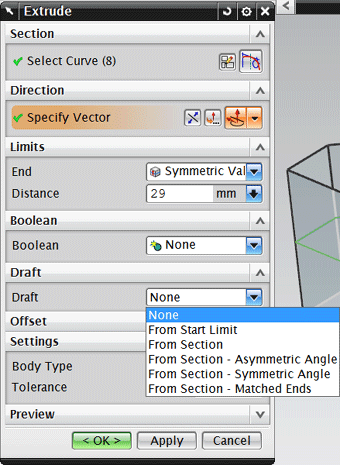

Zakładka Draft umożliwia określenie pochylenia ścian podczas tworzenia wyciągnięcia. Dostępne są następujące tryby generowania pochylenia:
• From Start Limit – generowanie pochylenia począwszy od profilu bazowego w stronę przeciwległej ściany,
• From Section – definiowanie pochylenia o zmiennej wartości kątowej w warunku ciągłości stycznej ścianek,
• None – brak pochylenia.

W przypadku tworzenia geometrii dwustronnie wyciągniętej istnieje możliwość propagacji podziału pochylenia ścian w dwóch kierunkach. Dostępne tryby generowania pochylenia:
• From Section Asymmetric Angle– pochylenie ścian o różnej wartości kąta,
• From Section Symmetric Angle – pochylenie ścian o równej wartości kąta,
• From Section Matched Ends – pochylenie ścian tworzonych przez granicę końcową wartości jest nadrzędne, pochylenie ścian wyznaczonych przez wartość początkową jest dostosowywane.



11. Extrude – Draft – From Start Limit

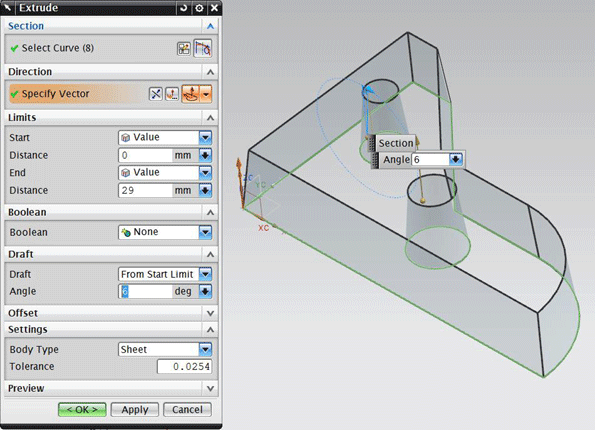

Tutaj pochylenie realizowane jest w warunkach ciągłości ścianek bocznych ograniczonych wybranymi profilami startowymi. Wartość kątowa pochylenia jest zawsze bezwzględna, a zmiana wartości pochylenia jest wprowadzana ręcznie w oknie lub za pomocą suwaka (wizualnie w przestrzeni 3D).



12. Extrude – Draft – From Section

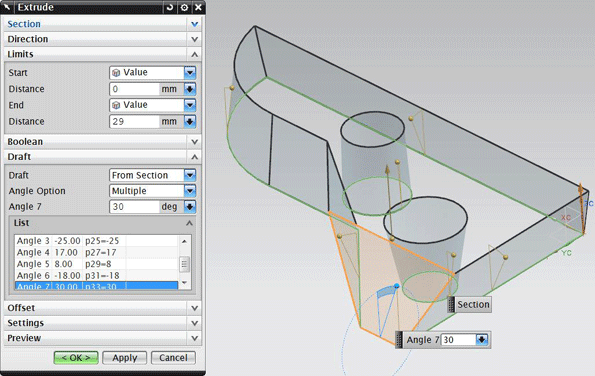

Pochylenie realizowane w warunkach ciągłości stycznej ścianek bocznych. Wartość kątowa pochylenia może być zmienna. Poszczególne wartości kątowe są wyszczególnione w liście dialogowej widocznej w oknie narzędzia, a zmiana wartości pochylenia jest wprowadzana ręcznie w oknie lub za pomocą suwaka (wizualnie w przestrzeni 3D).



13. Extrude – Draft – From Section Asymmetric Angle
Podobnie jak poprzednio, ale wartość kątowa pochylenia może być różna dla każdej ze stron wyciągnięcia. Poszczególne wartości kątowe są wyszczególnione w oknie narzędzia.



14. Extrude – Draft – From Section Symmetric Angle

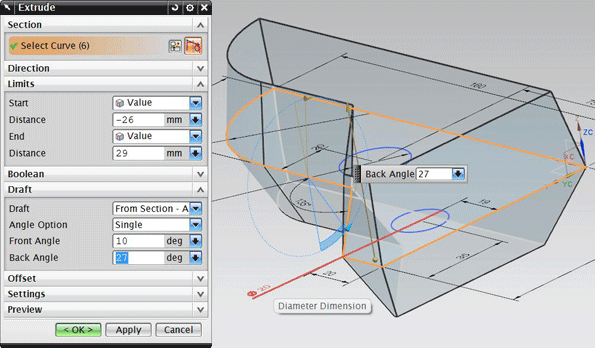

Pochylenie realizowane w warunkach ciągłości stycznej ścianek bocznych. Wartość kątowa pochylenia jest stała dla każdej ze stron wyciągnięcia.

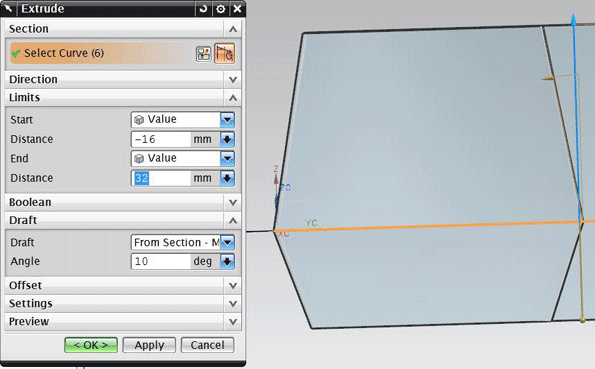

15. Extrude – Draft – From Section Matched Ends
Pochylenie realizowane w warunkach ciągłości stycznej ścianek bocznych. Wartość kątowa pochylenia jest stała, ściana wyciągana od wartości startowej jest referencją kształtu i pochylenia ścian po przeciwnej stronie, natomiast przeciwległe krawędzie końcowe są dopasowane co do położenia.



16. Extrude – Offset – odsunięcie ściany od profilu bazowego
Zakładka Offset odpowiada za zmianę położenia ścian poza zarys profilu startowego. Graniczne krawędzie ścian modelu są łączone płaską geometrią powierzchniową.

Dostępne tryby nałożenia tego warunku w modelu powierzchniowym to:
• None – tworzona geometria jest wypełniona granicach określonych w zakładce Limits,
• Single Sided – dla modelu powierzchniowego nie funkcjonuje,

• Two Sided – położenie ściany generowane jest za pomocą dwóch wartości liczbowych, które muszą się zgadzać co do znaku,

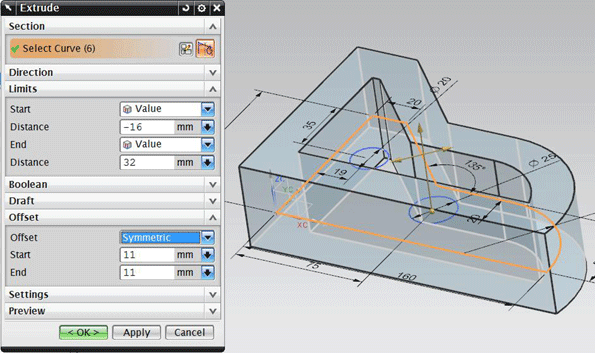

• Symmetric – położenie ściany jest definiowane jednym parametrem, profil bazowy jest traktowany jako element środkowy ściany.

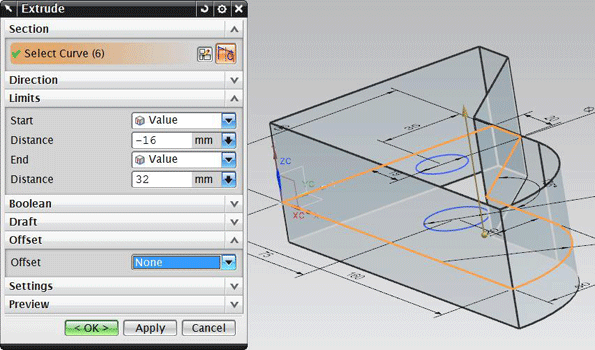

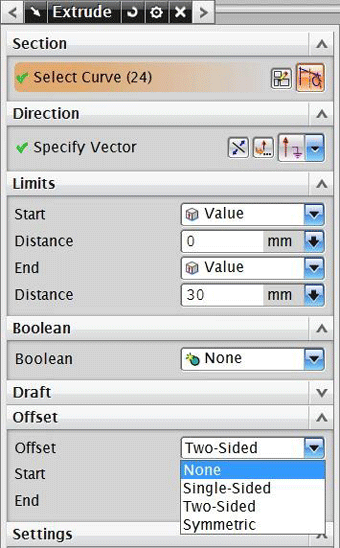

Rys. Extrude – Offset – None

Rys. Extrude – Offset – Two Sided

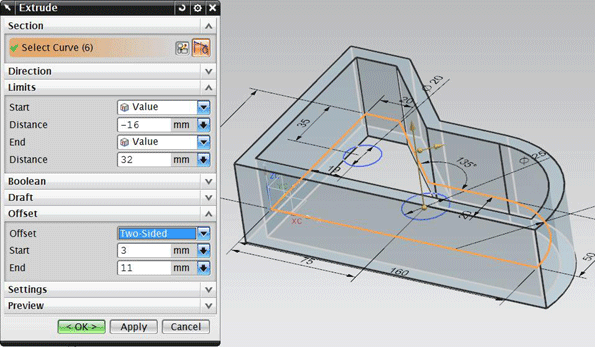

Rys. Extrude – Offset – Symmetric



II. Wyciągnięcie po linii prostej w ujęciu powierzchniowym w środowisku CATIA V5

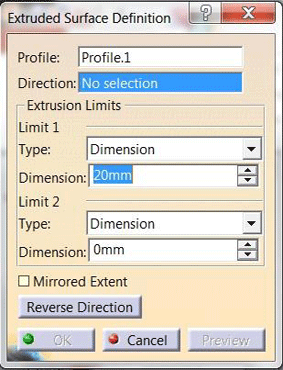

1. Funkcjonalność okna dialogowego Extrude różni się od tej poznanej w NX. Znajdujemy tu następujące parametry:
• Profile– wybór profilu do wyciągnięcia,
• Direction – określenie kierunku i zwrotu wyciągnięcia,
• Extrusion Limits – typ i parametry geometryczne tworzonej bryły,
• Mirrored Extent – definicja wyciągnięcia symetrycznego,
• Reverse Direction – zmiana zwrotu kierunku wyciągnięcia.

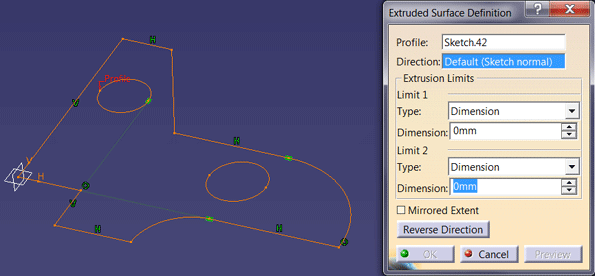

Domyślnie w CATIA V5 wybieranie profilu bazowego do wyciągnięcia jest ograniczone przez definicję szkicu.



2. Extrude – Profile

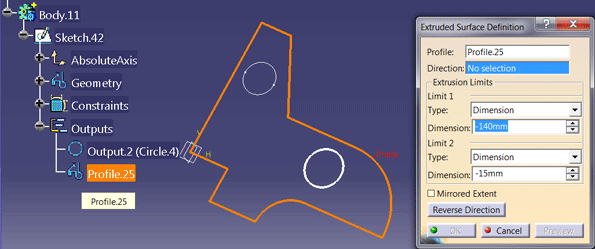

Użytkownik ma możliwość wyboru pojedynczych elementów szkicownika, ale wymaga to dodatkowych operacji z poziomu szkicownika lub jego edytowania, ewentualnie zastosowania osobnego narzędzia – Profile/Output Feature – które daje możliwość wyboru pojedynczego profilu lub obiektu zdefiniowanego w strukturze szkicownika jako dodatkowego elementu w drzewie zadań.

3. Extrude – Direction – definiowanie kierunku wyciągnięcia

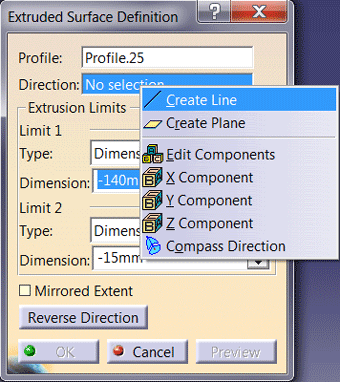

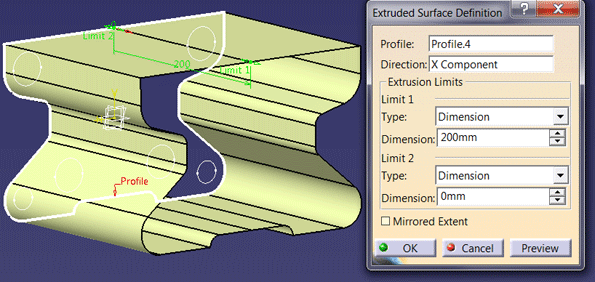

Domyślnym kierunkiem wyciągnięcia profilu utworzonego w szkicowniku jest normalny do jego płaszczyzny. Kierunkiem wyciągnięcia powierzchni może być dowolna linia prosta, utworzona wcześniej przez użytkownika lub wygenerowana z użyciem menu kontekstowego.



4. Extrude – Direction – definiowanie długości wyciągnięcia
• Dimension – wartość wyciągnięcia wprowadzana ręcznie,

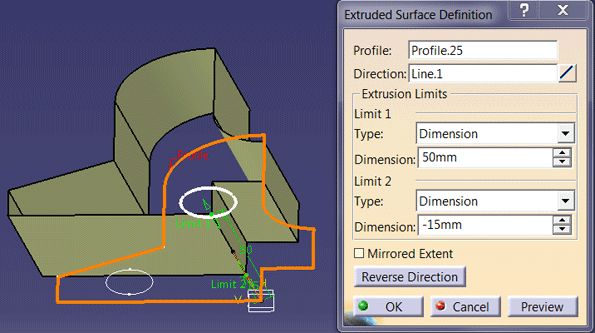

• Limit1/Limit2 – dwa niezależne okna służące do wprowadzania wartości wyciągnięcia. Wskazany profil staje się umownym punktem 0 i w każdym z kierunków domyślna wartość dodatnia powoduje dodanie głębokości wyciągnięcia,
• Up to element – powierzchnia wyciągana jest do geometrii powierzchniowej wskazanej przez użytkownika,
• Profile – utworzony wcześniej szkic bazowy dla funkcji,
• Direction – kierunek wyciągnięcia, domyślnie normalny do profilu, edytowalny.



5. Extrude – Podgląd definiowanego detalu

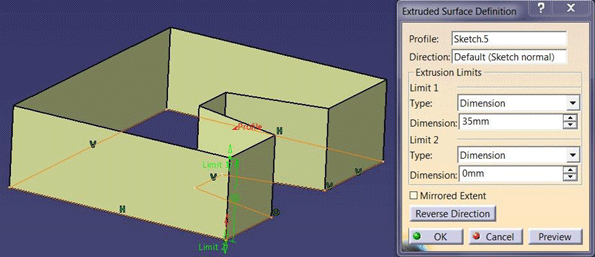

Funkcja Extrude w CATIA jest wyposażona w możliwość podglądu powierzchni, która może zostać utworzona z wpisanymi w pola okna dialogowego parametrami.
