Poniedziałek, 5.12.2016 r.

27'' cali – BenQ z myślą o użytkownikach CAD

dokończenie

< | strona 2 z 2

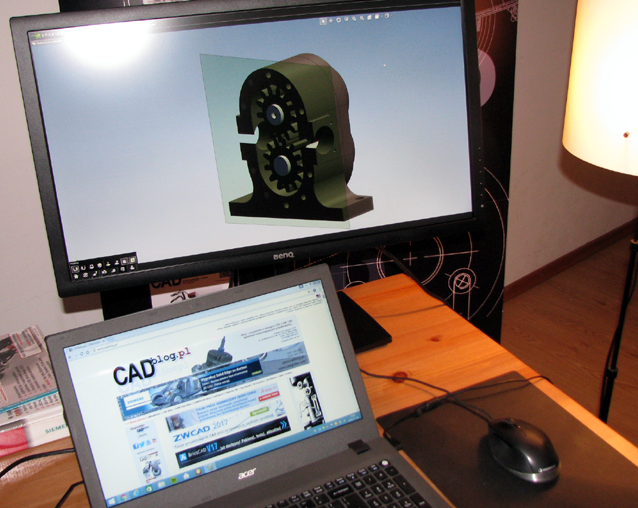

Komputer bez problemu rozpoznaje nowy monitor i – mimo, iż nie dysponuje najwyższych lotów kartą graficzną – od razu domyślnie ustawia najwyższą dostępną rozdzielczość dołączonego drugiego ekranu. Oczywiście pod warunkiem, że wybierzemy odpowiedni tryb pracy (tzn. rozszerz). Czy trzeba czegoś więcej?

Już na tym etapie obywamy się w zasadzie bez sterowników – i przyznam, że tak zostało do końca testu. Dlaczego? Otóż na płycie – poza dokumentacją – nie znalazłem w zasadzie nic interesującego. Sterowniki? Owszem, niby zainstalowałem, ale... nie byłem w stanie stwierdzić, czy pojawiło się cokolwiek w systemie (chociaż z informacji producenta wynika m.in., że po zainstalowaniu sterowników i pobraniu oprogramowania Display Pilot, wszystkie ustawienia monitora będzie można kontrolować z poziomu komputera, bez konieczności posługiwania się przyciskami umieszczonymi na obudowie monitora, ale o tym dowiedziałem się już po teście – przyp. autora).

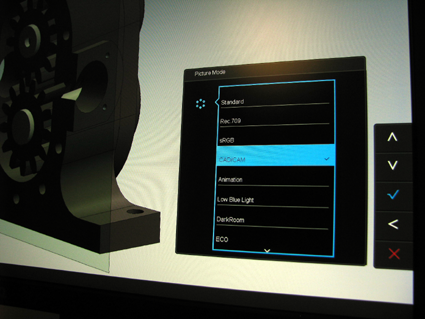

Posługiwanie się klawiszami i wbudowanym menu monitora jest intuicyjne, ale wymaga przyzwyczajenia.
W praktyce użytkowania systemów CAD nie będziemy jednak sięgać do nich zbyt często...

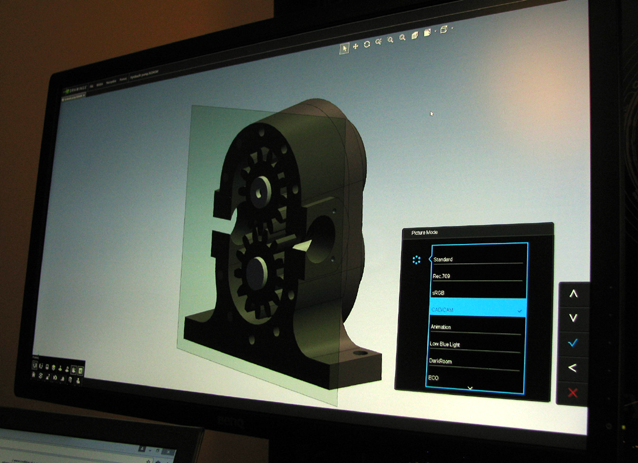

Monitor działał, a dostęp do jego rozszerzonych funkcji (jak wspomniane DualView) był możliwy z poziomu zaimplementowanego menu. Na frontowym panelu, po prawej stronie, użytkownik znajdzie 5 klawiszy (vide fot. powyżej) – to w zupełności wystarczy, by uzyskać dostęp do wszystkich możliwości, parametrów i ustawień monitora.
Wybrałem domyślne ustawienie dedykowane dla CAD (odznaczające się mniejszym wysyceniem barw i większym kontrastem pozwalającym na dokładniejsze odwzorowanie linii) i... bardzo szybko zapomniałem, jak to jest pracować tylko na małym ekranie laptopa.

Wspomnę jeszcze, że monitor wyposażony jest w małe wbudowane głośniczki o mocy zaledwie 1W każdy, ale jakość emitowanego przez nie dźwięku (stereo) i tak bije na głowę to, co wydaje z siebie redakcyjny ACER.

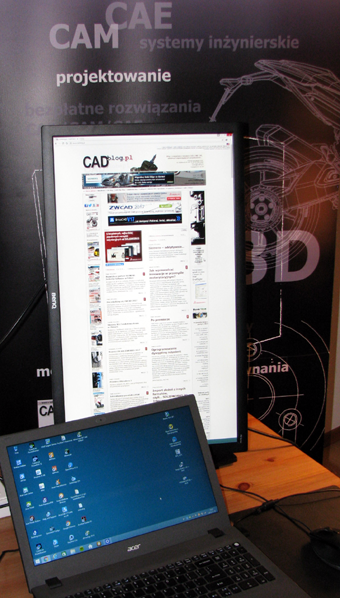

Po pracy można poczytać treści zawarte na CADblog.pl. Do lektury zdecydowanie polecam

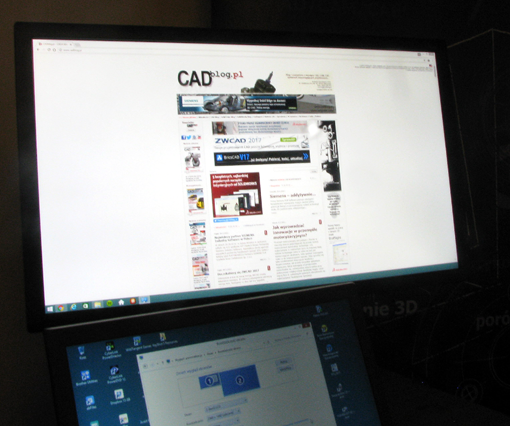

ustawienie monitora w pion, w poziomie witryna zdaje się wręcz niknąć (zajmuje może 40% obszaru roboczego...)

DualView i nie tylko
Jeśli pracujemy tylko z rysunkiem płaskim – chyba nie będziemy korzystać z zaawansowanych technologii kryjących się pod (a może w) płaskim ekranie tajwańskiego monitora. Jeśli jednak wykonujemy także wizualizacje naszych modeli 3D, chociażby na potrzeby działu marketingu, sprzedaży etc., bądź generujemy animacje demonstrujące nasze projekty w akcji – DualView może okazać się kluczowym argumentem przemawiającym na korzyść zakupu BenQ PD2700Q. Nawiasem mówiąc, jeśli pracujemy jako architekci – nie powinniśmy się nawet zastanawiać :D.

DualView pozwala wybrać różne ustawienia monitora/tryby wyświetlania na konkretnych obszarach ekranu ekranu. Oczywiście... jednocześnie! W praktyce oznacza to, że w tym samym czasie, na jednym monitorze, mamy wyświetlane np. dwa obrazy obok siebie; jeden w jakości sRGB, a drugi CAD/CAM (vide rys. i filmy wideo poniżej). Maksymalnie możemy podzielić ekran na 4 obszary i dla każdego z nich zdefiniować inny sposób wyświetlania.

DualView w akcji. Zlekceważone przeze mnie sterowniki pozwalają na dużo łatwiejsze zarządzanie poszczególnymi obszarami ekranu, niż tylko za pomocą przycisków na obudowie i zaimplementowanego do monitora Menu.
Ale dla CADowca i to, co dostaje bez instalowania dodatkowego oprogramowania, powinno wystarczyć...

Jak uruchomić DualView i oglądać obraz w różnych trybach graficznych jednocześnie...

Czy wspomniałem, że użytkownik ma do wyboru gotowe tryby np. CAD/CAM, Darkroom, Animation, sRGB, Eco? Może także zdefiniować własne ustawienia, pod kątem swoich potrzeb. Oczywiście, każdy z trybów można zastosować także na całej powierzchni roboczej, ale najwygodniej chyba ustawić podział 1:2 i np. po lewej stronie w trybie CAD/CAM wyświetlać obszar roboczy systemu CAD z naszym rysunkiem/modelem, a po prawej – w trybie pozwalającym na lepsze oddanie barw – podglądać generowaną wizualizację.

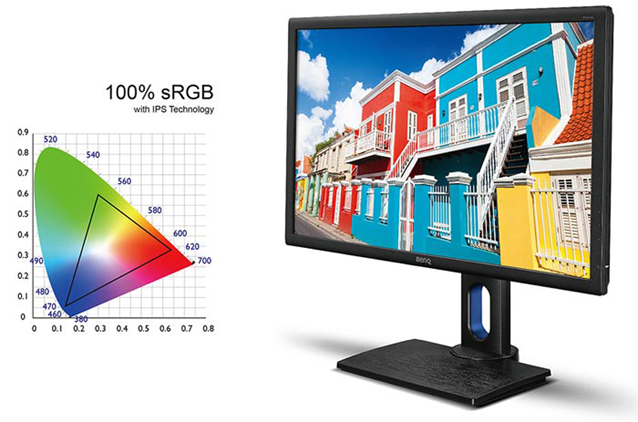

Nawiasem mówiąc, wystarczy przełączyć obraz między sRGB, a trybem CAD/CAM, by samemu przekonać się o różnicy w jakości wyświetlanego obrazu.

Tryby sRGB, CAD/CAM, Darkroom, Animation, Eco... funkcje Low Blue Light...
BenQ PD2700Q kryje naprawdę wiele możliwości.

Monitor oferuje użytkownikom także opcje FlickerFree, czy też Low Blue Light – to ukłon w stronę tych, którzy przed ekranem spędzają naprawdę wiele czasu, nie zawsze w korzystnych warunkach oświetlenia. Zużyte oczy bardzo trudno wymienić...

Podsumowanie
Za kwotę niespełna 1900 zł (sugerowana cena detaliczna 1899 zł netto) otrzymujemy urządzenie, które powinno spełnić nawet wyśrubowane oczekiwania projektantów korzystających nie tylko ze środowiska CAD. Mnie osobiście przeprowadzony test przekonał do marki BenQ i uświadomił (kolejny raz), że współcześnie bardzo często za mniejsze pieniądze jesteśmy w stanie otrzymać produkt, który mimo niższego „prestiżu” jest w stanie nie tylko dorównać konkurencji parametrami i jakością wykonania, ale pod niektórymi względami także ją przegonić (DualView).

Ci, którzy oczekują jeszcze lepszego odwzorowania kolorów (4K zamiast 2K), przy wyższej rozdzielczości i większym obszarze roboczym, mogą sięgnąć po model BenQ 32 UHD (jego test można znaleźć tutaj). A ci, którzy liczą każdy grosz, ale chcą poprawić znacząco komfort pracy w CAD, mogą sięgnąć do naprawdę budżetowych modeli tej firmy, w cenie poniżej 1000 zł netto, także z przekątną 27'' i redukującą zmęczenie oczu technologią FlickrFree. Będą usatysfakcjonowani, a ja postaram się za jakiś czas zamieścić test także takiego budżetowego monitora, zaprzęgniętego do profesjonalnych zastosowań...

(ms)

• specyfikacja techniczna (PDF 125 KB)
• podręcznik użytkownika (PDF)
• opis monitora na stronie producenta
