Fragment artykułu z nr 3(4) maj II 2009 (kompletne wydanie do pobrania z Archiwum)

Synchronous Technology dla technologa

NX to system klasy CAD/CAM/CAE/PLM, szeroko stosowany w światowym i krajowym przemyśle narzędziowym, lotniczym, motoryzacyjnym i dóbr konsumpcyjnych. Do ostatniej wersji – oznaczonej numerem NX 6 – wprowadzona została nowa technika modelowania o nazwie Synchronous Technology. W tym artykule postaram się przybliżyć najważniejsze funkcjonalności pod kątem wykorzystania Synchronous Technology przez technologa-programistę obrabiarek CNC

AUTORZY: Krzysztof Augustyn (CAMdivision), Robert Ostrowski (Politechnika Rzeszowska)

Zacznę jednak od kilku słów wprowadzających na temat firmy Siemens PLM Software (właściciela NX) i jej portfolio. Siemens PLM Software jest światowym dostawcą oprogramowania do zarządzania cyklem życia produktu (PLM) i usług. Rodzina rozwiązań PLM firmy Siemens jest oparta o Unigraphics NX, Velocity Series (m.in. Solid Edge, CAM Express) oraz Teamcenter. Firma posiada ponad 56 000 klientów na całym świecie, używających łącznie około 5,9 miliona licencjonowanych stanowisk oprogramowania.
Tutaj zajmiemy się jedynie małym wycinkiem tej oferty – rozwiązaniem dla Machining, a konkretnie modułem CAM systemu Unigraphics NX.
Dwa słowa na temat nazewnictwa. NX znany był wcześniej pod nazwą Unigraphics lub pod skrótem UG. Ostatnią wersją „nastoletnią” był UG 18.0. Począwszy od wersji 19 weszła nowa numeracja NX 1.0 itd. W tej chwili najnowszą wersją jest NX 6.0 (czyli 24 wersja „starego” UG). NX jest skrótem przyjętym dla określenia wizji rozwoju oprogramowania MDA (Mechanical Design Automation) w technologii „NeXt generation”.

NX CAM (CAM Express)
Moduł obróbki NX (NX CAM), wg raportu niezależnej firmy CIMdata za rok 2008, posiada ugruntowaną pozycję w przemyśle narzędziowym, samochodowym i lotniczym. CAM Express jest wydzielonym modułem NX służącym do generowania ścieżek na obrabiarki numeryczne. Umożliwia programowanie obrabiarek CNC w zakresie frezowania 2.5-5 osi (w tym HSM), wieloosiowych centrów tokarsko-frezarskich oraz wycinarek drutowych. To, że jest on wydzielonym modułem CAM nie oznacza jednak, że nie ma w nim narzędzi niezbędnych dla technologa w procesie przygotowanie modelu części do obróbki. Technolog ma do dyspozycji m.in. Synchronous Modeling i Patching.

Synchronous Modeling
Operacje Synchronous Modeling umożliwiają pracę zarówno na własnych plikach NX (oraz natywnych Solid Edge i SolidWorks, I-deas), jak i plikach nieparametrycznych, zaimportowanych przez formaty pośrednie (na przykład Parasolid, Step, Iges).
Przy dokonywaniu zmian kształtu części operacja synchroniczna analizuje, wychwytuje i zachowuje relacje/powiązania (istniejące lub narzucone), jakie występują między elementami lub poszczególnymi powierzchniami w całym modelu części. Umożliwia to szybką edycję kształtu w czasie rzeczywistym bez długotrwałych obliczeń. Operacje są zapisywane w drzewku historii, co umożliwia ich edycję i zmianę parametrów – jeśli zachodzi taka potrzeba. Przyjmijmy założenie, że technolog nie ma dostępu do modułu CAD (lub konstruktor nie ułatwia mu życia) i musi przygotować sobie sam model „technologiczny”.

Synchronous Modeling w akcji
Na kilku przykładach poznamy podstawowe możliwości edycji modeli bryłowych wczytanych z innych systemów CAD – w tym przypadku są to bryły wczytane przez format Parasolid i Step.

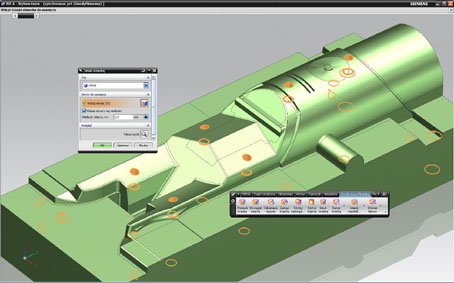

Zacznijmy przegląd operacji od polecenia... Usuń. Pozwala na usunięcie z modelu wybranych ścianek, kieszeni, występów itp., które mają być wykonane później inną techniką wytwarzania niż frezowanie (na przykład wycinaniem drutowym, drążeniem czy wierceniem). Przy tej operacji mamy do dyspozycji możliwość wyszukania na modelu elementów typu otwór, z określeniem ich maksymalnej średnicy (rysunek 2 – powyżej)...

(...)

Pełny artykuł wraz z ilustracjami w numerze (plik pdf) do pobrania z Archiwum
