Piątek, 19.01.2017 r.

Inteligentny kursor po raz kolejny

W tak zaawansowanej formie pierwszy raz pojawił się wraz z aktualizacją BricsCAD V16.2. Kolejny raz – w nowej wersji BricsCAD V17. Czym jest inteligentny kursor, zwany także „Quad™”?

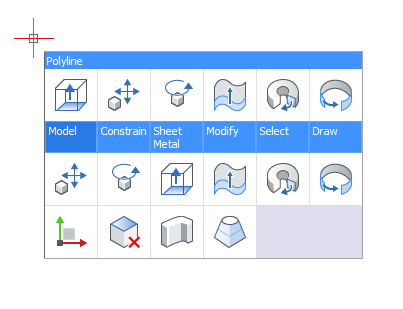

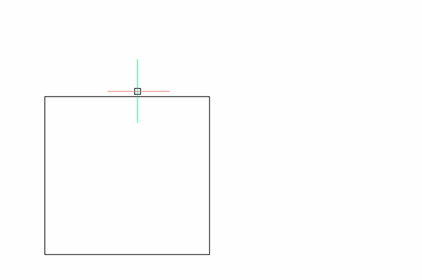

Quad™ to charakterystyczny dla BricsCAD V16 (i jego późniejszych wersji) „inteligentny”, kontekstowy kursor. Jest alternatywą dla tradycyjnej metody edycji obiektów, oferuje znacznie bogatszy zestaw operacji edycyjnych, wymagając przy tym mniej kliknięć, bez zaśmiecania ekranu z mnóstwem Grip-glifów. Kontekstowy Quad umożliwia łatwe i szybkie edytowanie brył 3D, ale także zwiększoną funkcjonalność edycji obiektów 2D (vide rys.).

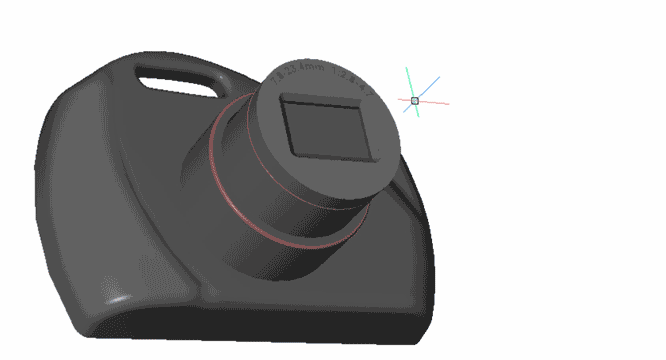

Kursor Quad intuicyjnie dostosowuje się do etapu modelowania 3D. Opcje, takie jak wyciąganie powierzchni za pomocą jednego kliknięcia, uproszczą rysowanie w CAD. Można edytować kształt za pomocą innych komend, takich jak odejmij i wciśnij/wyciągnij.



Ostatnie ulepszenia w obszarze funkcjonalności kursora Quad:

• nowy układ kart – zaprojektowany tak, by dać użytkownikom szybszy dostęp do grup w Quad. Na szczycie kursora Quad jest nowe pole informacji, które zgłasza dane dotyczące zaznaczonych lub wskazanych obiektów,





• gdy kursor Quad znajdzie się nad wieloma obiektami, wystarczy nacisnąć klawisz Tab, aby przełączać się pomiędzy nimi, podczas gdy kursor Quad wyświetla informacje o aktualnie wskazanym obiekcie. Przytrzymanie klawisza Ctrl podczas wyboru może być użyte do podświetlenia pod-obiektów szyków asocjacyjnych, multiodnośników oraz polilinii,

• gdy nowa funkcja rozwijanych wskazówek jest aktywna, wyświetlane są dodatkowe właściwości obiektów. Jest to przydatne, gdy użytkownicy muszą sprawdzić właściwości, takie jak np. długości krawędzi bryły 3D,

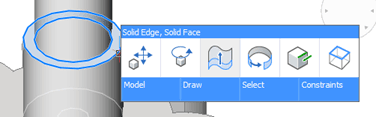

• Asystent Hotkey – gdy tryb okna wyboru jest ustawiony na Krawędzie lub Powierzchnie, pojawia się widżet Hotkey Assistant, pokazujący nowe opcje. Przełączanie między nimi odbywa się za pomocą klawisza Ctrl (vide rys. poniżej):




BricsCAD V17 bazuje na światowym standardzie formatu *.dwg, by umożliwić rysowanie 2D, modelowanie 3D, projektowanie arkuszy blach oraz architektury BIM w jednej platformie. Dodatkowy moduł Communicator (opisywany na łamach CADblog.pl tutaj i tutaj) pozwala na łatwe otwieranie kompletnych modeli i złożeń pochodzących z zewnętrznych systemów CAD w środowisku BricsCAD, bez potrzeby zapisu do formatów pośrednich.

Więcej informacji na temat BricsCAD, a także wersje testowe BricsCAD V17 i BricsCAD Communicator można pobrać ze strony generalnego dystrybutora, firmy VectorSoftware (link tutaj).

Źródło: Vectore Software
https://www.bricsys.com/common/news.jsp?item=1504
https://www.bricsys.com/pl_PL/bricscad/quad/
