Wtorek, 6.09.2016 r.

Wydajność ma swoją wagę. Dosłownie...

(subiektywny) Test stacji roboczej Lenovo ThinkStation P310

Pierwsze wrażenie? Czarna, ciężka i starannie wykonana obudowa. Z tyłu dużo wyjść, podobnie z przodu (na co komu tyle?) o czym za chwilę. Dominuje osłona/kratka z motywem plastra miodu – pod jej wpływem nasuwa się skojarzenie i pytanie: ciekawe, czy urządzenie okaże się „pracowite, jak pszczoła”

Autor: Maciej Stanisławski


Na skróty:
test szyku
rendering
parametry techniczne


To miał być egzemplarz z niższej półki cenowej – liczyłem na taki, który będzie „otwierał” ofertę Lenovo w segmencie profesjonalnych stacji roboczych, dedykowanych m.in. do zastosowań CAD. Dołączona do zestawu klawiatura na to zresztą wskazywała. Dopiero zainstalowanie i uruchomienie oprogramowania do projektowania i renderingu (ten sam zestaw, którego użyłem podczas testu Lenovo ThinkPad P50 – link tutaj) uświadomiło mi, że warto zajrzeć do systemu testowej P310, tudzież pod obudowę, aby przekonać się, co sprawia, iż opisywany wcześniej, bardzo mocny mobilny sprzęt, w porównaniu z ThinkStation P310 został w tyle... Może nie daleko, ale zawsze.

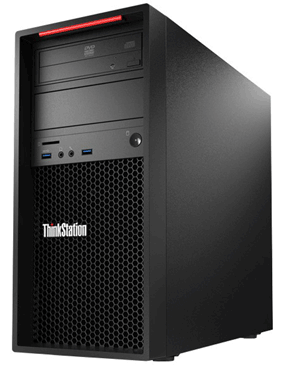

Widok ogólny stacji roboczej Lenovo ThinkStation P310. Testowany egzemplarz należał jednak do tych lepiej wyposażonych...

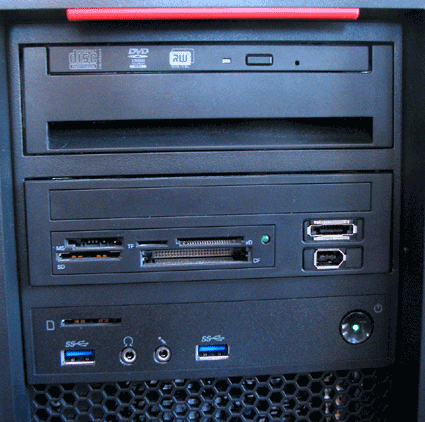

Karta rozszerzeń z wejściami dostępnymi na przednim panelu – czytnik kart pamięci (oprócz standardowo dostępnej SD, także standardy MS, TF, xD i CF, a także dwa dodatkowe), wyposażona także w dwa niestandardowe wejścia USB (vide fot),
to wyposażenie opcjonalne...



Istotnie, otrzymałem do testów egzemplarz otwierający cenowo listę Lenovo ThinkStation serii P310. Od końca. Model w tej specyfikacji (Lenovo ThinkStation P310 30ATY34CPB – link tutaj) okazuje się być jednym z najdroższych w ofercie firmy Kuzniewski.pl. Cóż, 32 GB RAM, karta grafiki NVIDIA Quadro M4000, a także dwa dyski twarde (o łącznej pojemności 1,25 TB, w tym jeden SSD) i oczywiście procesor muszą kosztować. Tutaj płacimy nie tylko za logo producenta – chociaż za to zapewne też. Ale zacznijmy od początku.

„Unboxing”
Stacja zapakowana jest w prostopadłościenny karton, styropianowe wytłoczki utrzymują urządzenie w pudle i pozwalają na bezpieczne przewożenie także dołączonej klawiatury, dokumentacji etc.
Komputer sprawia wrażenie ciężkiego, masywnego – zwłaszcza na tle innych podobnych konstrukcji (wyższe, a lżejsze – o co chodzi?), ale powiedzmy sobie szczerze, że... nie ma to chyba znaczenia. W końcu testujemy urządzenie stacjonarne, a nie laptop. Warto natomiast zauważyć, iż gabaryty stacji są niewielkie – zajmie ona mało miejsca pod lub na biurku. To plus.
Dostęp do portów jest bardzo dobry, łatwo także możemy dostać się pod obudowę. To kolejne plusy.

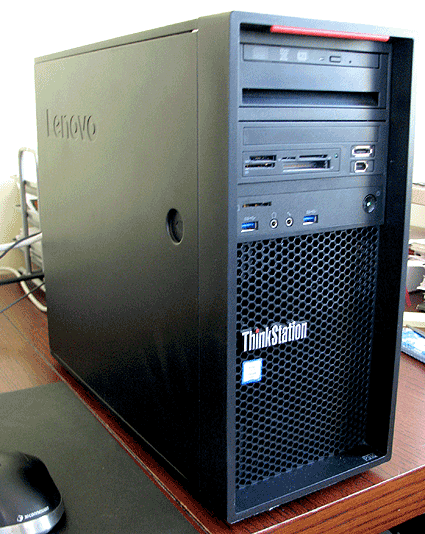

Tak wyglądał testowany egzemplarz, wyposażony m.in. w dodatkową kartę z portami.
Kratka wentylacyjna utrzymana w stylu plastra miodu...

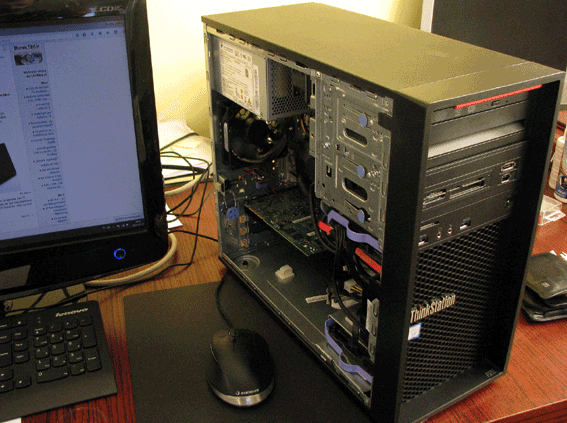

P310 pracuje bardzo cicho. Dopiero zdjęcie obudowy przekonało mnie o tym,
że wentylatory są na swoim miejscu i pracują. Widoczne na zdjęciu fioletowe elementy to część systemu
odpowiedzialnego za łatwe wyjmowanie i wkładanie komponentów stacji...

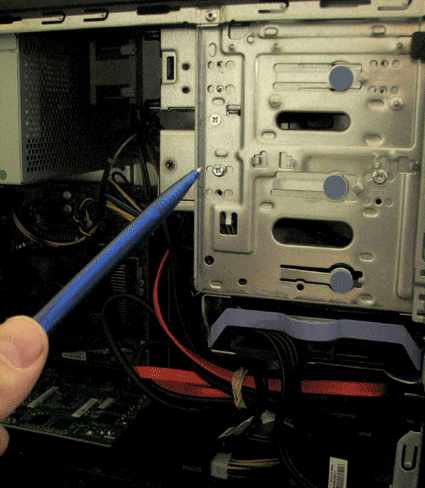

Rozwiązanie przemyślane, ale nie uwzględnia tzw. czynnika ludzkiego. W testowanym egzemplarzu ktoś postanowił umieścić jednak tradycyjne śrubki (jedna z nich na zdjęciu wskazana długopisem). Nie wiadomo w jakim celu, gdyż system „klipsów” działa wystarczająco solidnie bez śrubek...



Podpinamy monitor – mamy do dyspozycji klasyczne wyjście monitorowe – standardowa karta grafiki... lub kilka wyjść HDMI (dokładnie 4) z zainstalowanej karty graficznej NVIDIA, następnie klawiaturę, mysz, kabel zasilający i włączamy stację. I tutaj pierwsze zaskoczenie – aż chce się zajrzeć pod obudowę (co zresztą uczyniłem) P310 – wentylatory pracują, a jest cicho... Kompletna cisza, delikatny szum w niczym nie porównywalny do pracy typowych, budżetowych „wież”, czy redakcyjnego laptopa (wspomaganego wyjątkowo głośną podkładką chłodzącą). To, w połączeniu z naprawdę wysoką jakością podzespołów (i montażu) pozwala liczyć na komfortową eksploatację.

„Show time”
System podnosi się błyskawicznie. Stacja wyposażona w Wi-Fi znajduje sieć i po chwili możemy przystąpić do pobierania i instalowania oprogramowania CAD. Tym razem, korzystając z faktu, iż stacja wyposażona jest w napęd dysków optycznych, BricsCAD zainstalowałem z płyty, natomiast Solid Edge (i KeyShot) – oczywiście z sieci. Szybko, stabilnie, bez problemu. Warto zaznaczyć, iż testowa ThinkStation P310 pracuje pod kontrolą systemu Windows 7 Professional – moim zdaniem ostatniego stabilnego systemu z logo „okienek”. Możemy oczywiście zamówić Windows 10 – do odważnych świat należy ;).

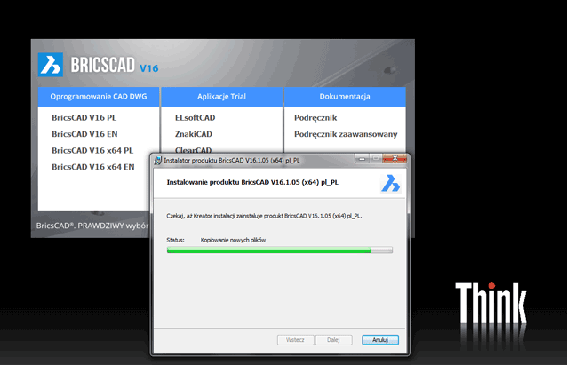

Korzystając z faktu, iż stacja wyposażona jest w napęd dysków optycznych, BricsCAD V16 zainstalowałem z płyty...

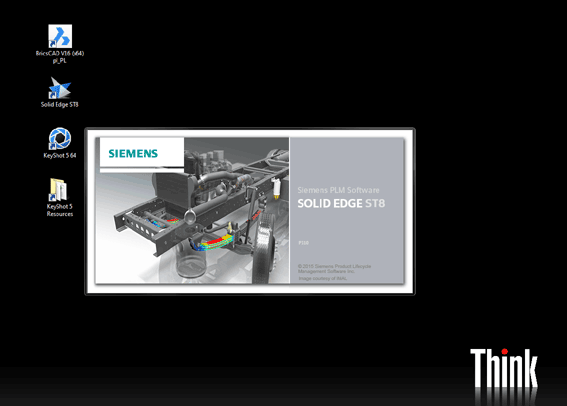

natomiast Solid Edge ST8 (i KeyShot) – oczywiście z sieci...



Słynny test szyku 100 x 100 elementów
Dziesięć tysięcy obiektów – niektóre programy CAD nie są w stanie „obsłużyć” takiej liczby wystąpień w szyku – ale nie dotyczy to ani Solid Edge ST8, ani BricsCAD V16. Trzeba przyznać, że również niektóre komputery mogą sobie nie poradzić z taką ilością elementów. Ograniczenia wynikające z szybkości procesora, wielkości pamięci (systemu i karty graficznej) mogą okazać się przeszkodą nie do pokonania, albo – w najlepszym razie – zmuszą użytkownika do przymusowej przerwy w pracy (w oczekiwaniu na realizację zadania).

Muszę przyznać, iż w momencie zdefiniowania szyku i potwierdzenia polecenia spodziewałem się chwili wytchnienia; przed przystąpieniem do testu poinformowano mnie bowiem, że otrzymałem „słabszy” model, co okazało się jednak pomyłką. Przecierałem ze zdumienia oczy, widząc, że szyk został już wykonany i uruchamiałem panel sterowania, by przekonać się, jakimi komponentami może pochwalić się testowa P310. Specyfikacja techniczna poniżej:



   Wybrane parametry:                                                                                                    (przejdź dalej >>)

Model

30ATY34CPB

Typ obudowy

Tower

Producent

Lenovo / IBM

Seria

ThinkStation P310

Procesor



Model procesora

Intel Xeon E3 1245 v5

Liczba rdzeni procesora

4

Liczba wątków procesora

8

Rodzina procesora

Xeon E3

Częstotliwość procesora [MHz]

3500

Częstotliwość Turbo procesora [MHz]

3900

Wielkość pamięci cache L2 lub L3 [KB]

8192

Obsługa instrukcji 64-bit

tak

Liczba zainstalowanych procesorów

1

Maksymalna liczba obsługiwanych procesorów

1

Możliwość rozbudowy lub zmiany procesora

możliwość zmiany procesora

Płyta główna



Chipset

Intel C236

Gniazdo procesora

LGA 1151

Obsługiwane procesory

Intel Xeon E3 12xx v5, Intel Core i7 6xxx, Intel Core i5 6xxx, Intel Core i3 6xxx

Pamięć



Ilość pamięci [GB]

32

Format pamięci

DIMM

Typ pamięci

DDR4

Maksymalna ilość pamięci [GB]

64

Liczba banków pamięci

4

Rozbudowa pamięci

możliwość zmiany ilości pamięci

Dyski twarde



Liczba zainstalowanych dysków

2

Maksymalna liczba dysków twardych

2

Możliwości zmiany konfiguracji dyskowej

możliwość zainstalowania pojemniejszego lub szybszego dysku (HDD, SSD lub hybrydowego)

Typ dysku nr 1

SSD

Kontroler dysku nr 1

SATA

Pojemność dysku nr 1 [GB]

256

Typ dysku nr 2

HDD

Kontroler dysku nr 2

SATA

Pojemność dysku nr 2 [GB]

5000

Karta graficzna



Liczba zainstalowanych kart graficznych

2

Maksymalna liczba kart graficznych

3

Model zintegrowanej karty graficznej

Intel HD Graphics P530

Model dedykowanej karty graficznej

nVidia Quadro M4000

Ilość własnej pamięci video karty dedykowanej [MB]

8192

Liczba obsługiwanych wyświetlaczy

4

Możliwość zmiany dedykowanej karty graficznej

możliwość zainstalowania innego modelu karty graficznej

Zatoki



Liczba zatok 5,25 cala

2

Liczba wolnych zatok 5,25 cala

1

Liczba zatok 3,5 cala (wewnętrznych)

2

Napędy



Napęd optyczny

DVD+/-RW

Wprowadzenie danych



Mysz w zestawie

tak

Typ myszy

przewodowa

Rozdzielczość czujnika myszy

b.d.

Klawiatura w zestawie

tak

Typ klawiatury

przewodowa

Opcje rozszerzeń



Obsługiwane karty pamięci

SD, SDHC

Multimedia



Model karty dźwiękowej

Realtek ALC662

Typ karty dźwiękowej

zintegrowana

Liczba obsługiwanych kanałów

6

HD Audio

tak

Liczba głośników

1

Typ głośników

zintegrowane

Wbudowany mikrofon

nie

Wbudowana kamera

nie

Komunikacja



Liczba kart sieciowych

1

Standard karty sieciowej

10/100/1000

Typ karty sieciowej

zintegrowana

Złącza z tyłu obudowy



Łączna liczba portów USB z tyłu

6

Liczba portów USB 2.0 z tyłu

2

Liczba portów USB 3.0 z tyłu

4

Liczba portów COM (RS-232) z tyłu

1

Liczba portów DisplayPort z tyłu

6

Liczba portów VGA z tyłu

1

Liczba portów LAN z tyłu

1

Liczba wejść audio z tyłu

2

Liczba wyjść audio z tyłu

1

Złącza z przodu lub boku obudowy



Liczba portów USB 3.0 z przodu

2

Liczba wejść audio z przodu

1

Liczba wyjść audio z przodu

1

Złącza płyty głównej



Liczba złączy PCI Express 16x

2

Liczba złączy PCI Express 1x

2

Liczba złączy SATA

4

Liczba złączy eSATA

1

Oprogramowanie



System operacyjny

Windows 10 Pro lub 7 Pro

Preinstalowany system operacyjny

Windows 10 Pro lub 7 Pro

Możliwość zmiany systemu operacyjnego

możliwość zmiany systemu operacyjnego

Bezpieczeństwo



Układ szyfrowania TPM

tak

Blokada portów USB

tak

Złącze Kensington

tak

Czujnik naruszenia obudowy

tak

Wymiary i waga



Szerokość [mm]

175

Głębokość [mm]

426

Wysokość [mm]

376

Waga [kg]

13

Zasilanie



Moc zasilacza [W]

400

Sprawność zasilacza [%]

92

Gwarancja



Czas gwarancji

3 lata dla firm i instytucji

Typ gwarancji

on-site, next business day

Certyfikaty



Certyfikat Energy Star

tak

Energy Star Qualified

tak

Znak bezpieczeństwa CE

tak

RoHS

tak

Pozostałe cechy



Obsługa beznarzędziowa obudowy

tak

Obsługa beznarzędziowa dysków

tak

Kolor

czarny

Uchwyt

tak

Dodatkowe wyposażenie

brak

Cechy dodatkowe

jedno złącze PCI Express 16x ograniczone do 4x





strona 1 z 2 | >
