FreeCAD i sprężyna

 <| 1 | strona 2 z 2

A co z zakończeniami drutu?

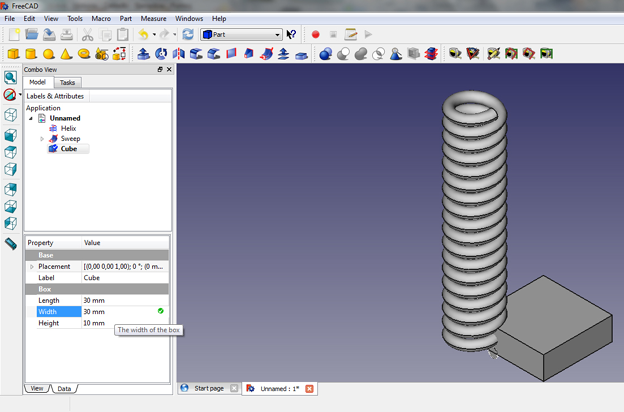

Zajmijmy się teraz „wykończeniem” sprężyny. Pozostając w środowisku „Part”, wybieramy polecenie „Cube” i stworzymy prostopadłościan (rys. 18) o wymiarach 30 mm x 30 mmm x 10 mm.

Rys. 18.

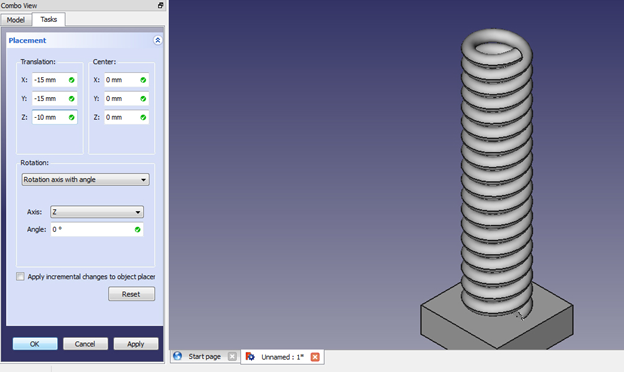

Następnie, klikając w „Placement” (rys. 19 a) ustawimy nową bryłę w osi sprężyny (rys. 19 b), wpisując odpowiednio: X = -15, Y = -15, Z = -10.

Rys. 19 a (powyżej) i 19 b (poniżej)...

Odetniemy teraz nowo utworzony prostopadłościan od naszej sprężyny, uzyskując w ten sposób ścięty dolny odcinek „drutu”.

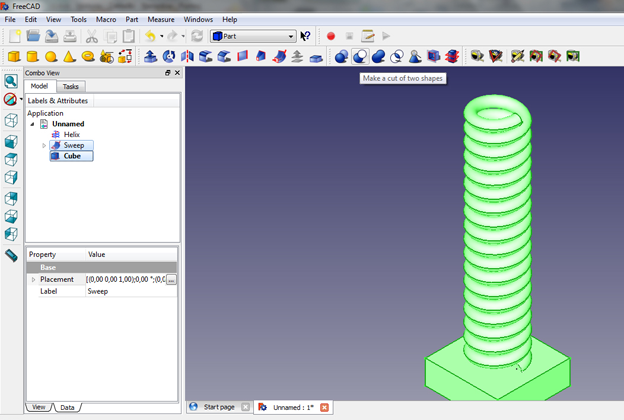

W tym celu zaznaczamy najpierw bryłę, od której będziemy odcinać/odejmować – czyli „Helix”,  następnie bryłę odejmowaną – czyli „Cube” i z paska narzędzi wybierzemy opcję „Make cut of two shapes” (rys. 20).

Rys. 20.

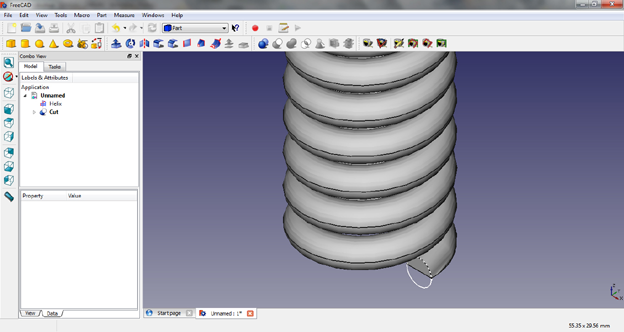

O taki efekt nam chodziło (rys. 21).

Rys. 21. Przycięte? Przycięte...

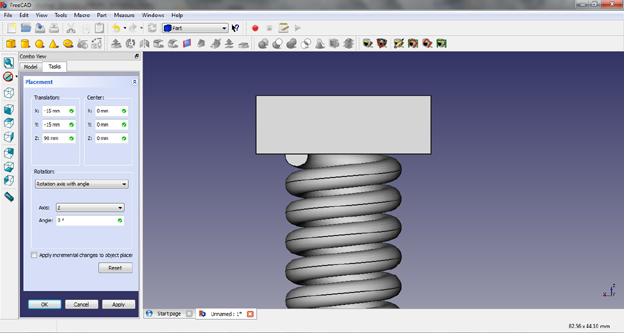

Podobnie dla górnego zakończenia sprężyny – tworzymy nową bryłę o tych samych wymiarach, ale pozycjonujemy ją na górze sprężyny (rys. 22-24).

Rys. 22.

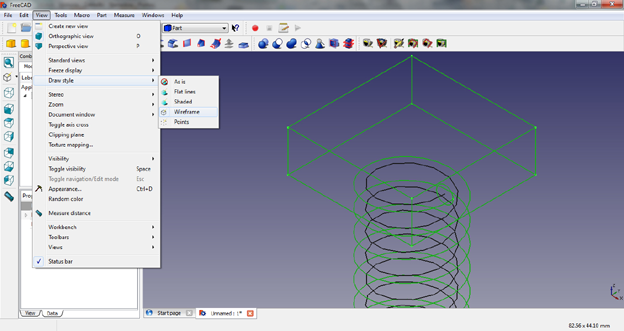

Rys. 23. We FreeCAD dostępnych jest wiele opcji wyświetlania znanych z komercyjnych rozwiązań CAD. Chociaż w przypadku naszego ćwiczenia nie było konieczności korzystania np. z widoku szkieletowego (wireframe), warto wiedzieć, że mamy taką możliwość. Zakładka View > Draw Style > Wireframe...

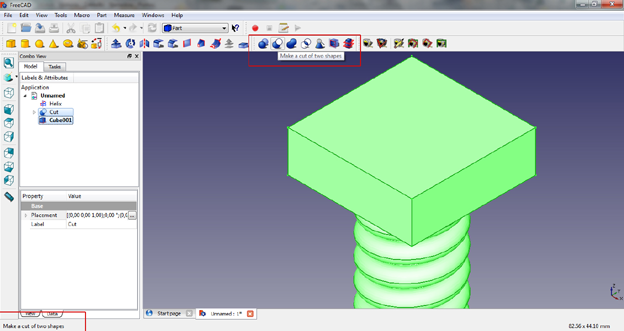

Rys. 24. Odcinamy?

Rys. 25.

Rys. 26. Gotowa sprężyna z „obrobionymi” zakończeniami...

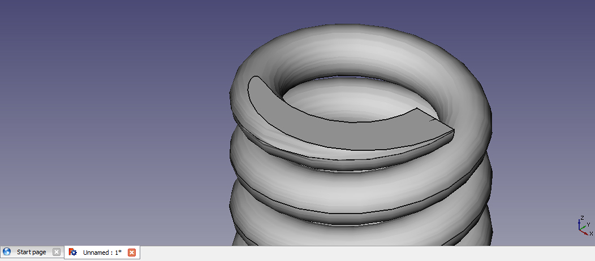

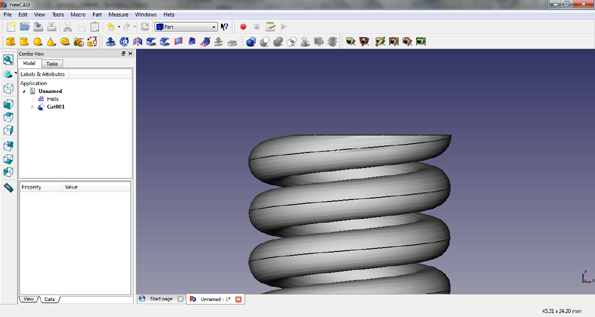

Na rysunkach 25 i 26 (powyżej) widać dokładnie uzyskany efekt.

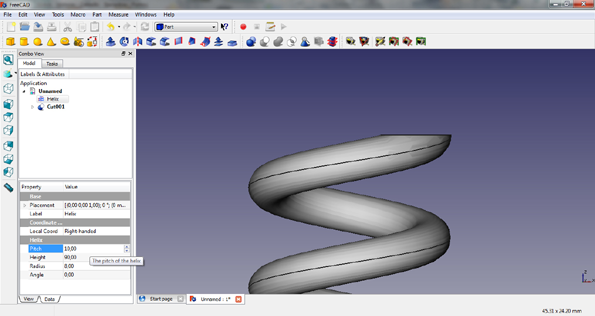

A jeśli zechcemy teraz zmodyfikować naszą sprężynę? Wystarczy otworzyć zakładkę z jej właściwościami (w oknie operacji zaznaczamy „Helix”, a następnie poniżej zakładkę „Data”, aby uzyskać dostęp do parametrów sprężyny) i np. zmieniamy wartość parametru „Pitch” (rys. 27).

Rys. 27.

Jak widać, można takie rzeczy zrobić we FreeCAD :)

(ms)

Źródło: FreeCAD-Tutorials (Deutsch)

Video tutorial, na podstawie którego powstał niniejszy materiał:

Artykuł ukazał się w Biznes Benchmark Magazyn, nr 1
