Strefa Solid Edge ST: Czy wiesz, jak?

1. Personalizacja paska stanu

Autor: Piotr Szymczak

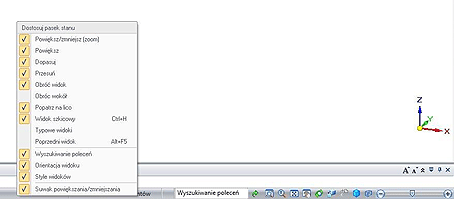

Pasek Stanu domyślnie mieści się w dolnej części okna roboczego (vide rys. poniżej).

Wyświetlane są na nim różne polecenia. W celu personalizacji należy najechać na niego kursorem i kliknąć PPM (prawy przycisk myszy). Spowoduje to wyświetlenie menu kontekstowego, z którego możliwe jest wybieranie poleceń, które mają zostać wyświetlone na pasku stanu.

(ps)
Źródło: www.solid-edge-st.pl

2. Uproszczenie modelu

Autor: Piotr Szymczak

Dla osób posiadających komputery o słabszej mocy obliczeniowej (jak chociażby redakcyjny laptop – przyp. redakcji), przydatne i celowe okazuje się uproszczenie modeli w celu przyspieszenia pracy np. ze złożeniami

W tym celu należy przejść na zakładkę Narzędzia i w grupie poleceń Model zaznaczyć Uproszczenia. Spowoduje to dodanie nowego elementu na samym dole drzewa PathFinder. Wszystkie operacje, które zostaną teraz dodane do modelu, będą wyświetlane pod nowo dodaną pozycją. Aby wyłączyć z widoku część operacji, należy przejść na zakładkę Narzędzia główne i korzystając z poleceń zgrupowanych pod funkcjonalnością Usuń lica, usunąć niepotrzebną geometrię.

Po przejściu do złożenia użytkownik może zdefiniować, czy model ma być wyświetlany jako Wariant pełny – wtedy będzie widoczny ze wszystkimi operacjami, czy też jako uproszczony – czyli bez „usuniętych” ścianek. Można tego dokonać na oknie Otwórz, wybierając odpowiednią opcję, lub klikając PPM (prawym przyciskiem myszy – przyp. redakcji) na odpowiednią część i z menu kontekstowego wybierając odpowiednią opcję.

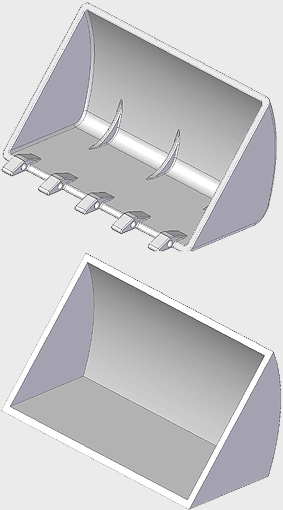

Na powyższym rysunku, zaczynając od góry, widać model bez uproszczeń i uproszczony...

(ps)

Źródło: www.solid-edge-st.pl
