„(...) Nie istnieje jeden, idealny system CAD, zaspokajający
potrzeby wszystkich inżynierów.
Ale idealnym systemem jest ten, który usprawnia projektowanie
i pozwala nam nie tylko doskonalić się, ale także...
zaspokajać nasze potrzeby i realizować marzenia.”
Nieoceniony Matt Lombard,
znany do tej pory przede wszystkim użytkownikom
konkurencyjnego oprogramowania jako autor blogu „Dezignstuff”,
od dłuższego już czasu „gra w drużynie” Solid Edge. Oto
przedstawiam pierwsze trzy ciekawostki dotyczące nowości w
Solid Edge ST7, a zamieszczone przez niego na oficjalnym
(sic!) blogu społeczności Solid Edge (Solid Edge Community Blog). A trudno o lepsze miejsce do publikacji na temat Solid
Edge ST7, niż... siódmy odcinek Strefy Solid Edge :)
Pierwszy materiał, na jaki
natrafiłem, to krótki, ale sugestywny film, demonstrujący nowe
narzędzie sprawiające, że podczas modyfikacji kształtu
zostanie zachowana...
Stała długość krzywej (Fixed
Lenght Curve) Można zastosować wymiar długości do krzywej (spline) i
będzie się ona zachowywać wtedy jak... kawałek liny.
Skojarzenie trafne, co udowadnia poniższy film video (dodałem
polskie napisy – przyp. ms).
Narzędzie to z pewnością będzie
przydatne przy projektowaniu wiązek przewodów, przebiegu rur,
okablowania itp.
Zarządzanie jednostkami (units) W swojej wieloletniej pracy z
systemami CAD (pochodzącymi od różnych producentów) Matt
Lombard stykał się z różnymi metodami/sposobami zarządzania
jednostkami. Jak sam pisze, ta wprowadzona w Solid Edge ST7
przypadła mu najbardziej do gustu.

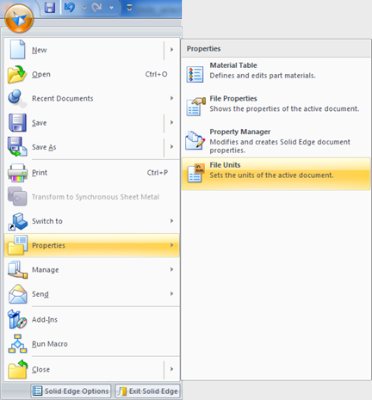

Po pierwsze, bardzo łatwo uzyskać
dostęp do opcji jednostek. W tym celu wystarczy wejść do
Właściwości (Properties), a następnie wskazać File Units (vide
rys. poniżej).

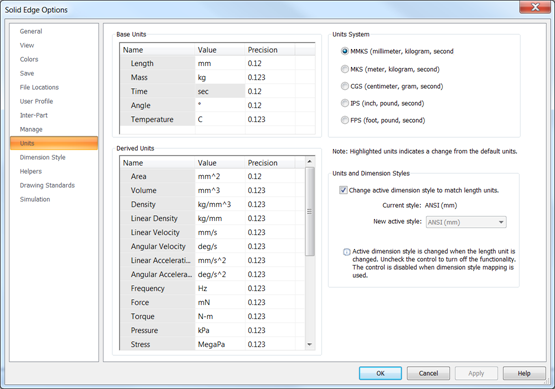

Następnie wywołane zostanie okno
jednostek. Część wprowadzonych zmian miała na celu nie tylko
ułatwienie zarządzania jednostkami, ale także ich
synchronizację ze stylami wymiarowania (Dimensions Style).
Można dokonać wyboru jednego z popularnych systemów jednostek,
albo – zdefiniować własne (rys. poniżej).

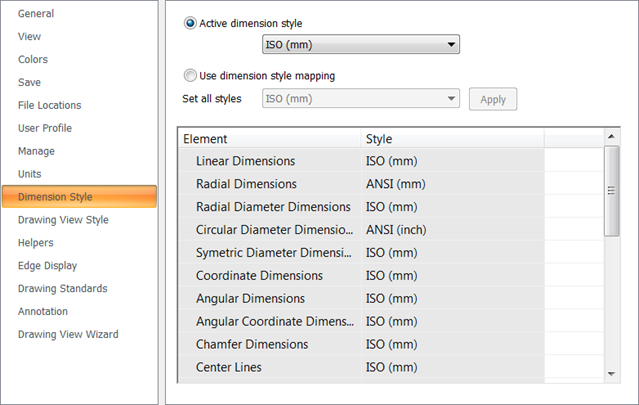

Okno stylów wymiarowania (Dimensions
Style) działa podobnie, jak we wcześniejszych wersjach, ale
znalazło się tu kilka istotnych ulepszeń. Pierwsze rzucające
się w oczy – użytkownik od razu widzi, jaki styl wymiarowania
jest aktywny, w jakich jednostkach wymiarowany jest cały model
(vide rys. poniżej).
Nowe narzędzie wymiarów
W zakładce „Inspect” (vide rys.
poniżej)
użytkownicy znajdą nowe, a w zasadzie – zmodernizowane
narzędzie wymiarów (3D Measure). Matt określa je jako
niezwykle wydajne i bardzo pomocne. Czy słusznie?

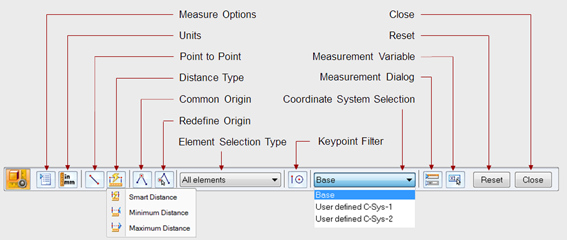

Widoczny na kolejnym rysunku
interfejs ma postać klasycznego poziomego paska poleceń, ale z
rozbudowanymi (w przypadku niektórych funkcji) pionowymi
etykietami tekstowymi.

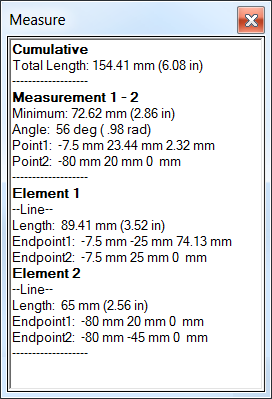

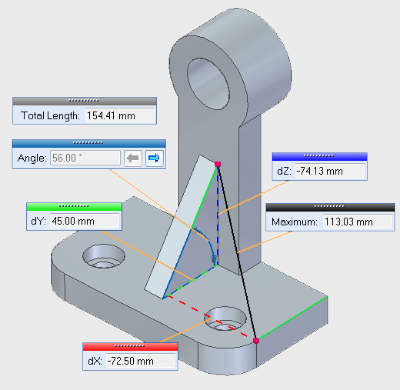

Etykiety pomiaru pokazują się
bezpośrednio na modelu, można uzyskać okno podsumowania, które
pokazuje pomiary indywidualne, jak i skumulowane (gdy wskazano
wiele elementów). Można uzyskać powierzchnię, obwód, a nawet
kierunek wektora powierzchni (po zaznaczeniu płaszczyzny).
Uzyskane wyniki pomiarów można
zapisać jako zmienne. Korzystając z opcji Punktów
Kluczowych (KeyPoint), można wybrać punkty centralne, a także
uzyskać odległości dla wszystkich głównych osi.
Można zmierzyć kąty między
krawędziami, powierzchniami lub osiami, liniami i
płaszczyznami, lub 3 wskazanymi punktami.
Można także dokonać pomiaru objętości modelu, lub całkowitą powierzchnię wybranych płaszczyzn i
położenie środka masy modelowanego obiektu.
Można mierzyć otwory, uzyskując
informacje o średnicy i głębokości, wielkości gwintu i
głębokości, wreszcie o rodzaju otworu, kołnierza itp.
Ciekawą funkcjonalnością jest
możliwość dokonania pomiarów różnych elementów z jednego
punktu w przestrzeni.
Matt Lombard zapowiada dalszy
ciąg newsów, ale podsumowując swój post, zachęca przede
wszystkim do udziału w
Solid Edge University 2014, konferencji
użytkowników Solid Edge, która odbędzie się 12-14 maja w
Atlancie (USA). Tam będzie miała miejsce oficjalna światowa
premiera Solid Edge ST7...
