Środa Popielcowa, 13.02.2013 r.

Usprawnione projektowanie zapewnia rozwój firmie Pegas

Firma Pegas powstała w 1983 r. w Dąbrowie Górniczej, zajmuje się produkcją części zamiennych dla większości gałęzi przemysłu, a przede wszystkim branży spożywczej i motoryzacyjnej. Specjalizuje się także w obsłudze technicznej maszyn oraz urządzeń linii rozlewniczych i motoryzacyjnych. Trzon ich oferty obejmuje produkcję tak różnorodnych elementów, jak rozmaite narzędzia zamykające, sprzęgła wysokoelastyczne, rolki do podajników, przymiary kontrolne i koła zębate

Autor: Bartosz Gardocki, PRIMUM Public Relations

Projektanci Pegas od marca 2011 r. pracują na oprogramowaniu SolidWorks, które wybrali ze względu na wysoką jakość, dbałość o szczegóły i łatwość obsługi, a także konkurencyjną cenę. Za pośrednictwem rzeszowskiego resellera CADWorks, firma zakupiła dwie licencje, a najczęściej używane aplikacje to SolidWorks Professional 2012 oraz SolidWorks Premium 2012.

Projekt wypychaczy rdzeni odlewniczych zmniejszył czas przestojów maszyn przez co zwiększono produkcję rdzeni o 15%

– W procesie projektowania CAD uczestniczy dwóch inżynierów – opowiada Michał Szlachetka, Główny Konstruktor w firmie Pegas. – Jako producent części zamiennych do maszyn przemysłowych tworzymy modele CAD oraz rysunki 2D z rzeczywistych elementów maszyn. Są to części dosyć często ulegające uszkodzeniom i dlatego powinny być modyfikowane tak, aby były bardziej wytrzymałe. Do produkcji części używamy własnych obrabiarek. Wszystkie elementy prefabrykowane muszą być znormalizowane w celu zminimalizowania czasu obróbki. Dzięki SolidWorks mamy do dyspozycji całą bibliotekę profili konstrukcji spawanych, rur, kolanek, kołnierzy i innych elementów spełniających normę ISO – dodaje.

Czas, ergonomia i jakość = zadowolenie klienta
Odkąd projektanci Pegas korzystają z oprogramowania SolidWorks, cenią sobie fakt, że mogą pokazać klientowi realistyczną wizualizację nowego projektu w kilku konfiguracjach, lub też kilka wersji modyfikacji istniejącej już maszyny, w zaskakująco szybkim czasie. Bez oprogramowania 3D opracowanie zwykłego rysunku izometrycznego zajmuje wiele godzin. Teraz opracowanie głównego rysunku projektowego zajmuje 6 razy mniej czasu, niż wcześniej (sic!). O wiele łatwiejsze jest także nanoszenie zmian na projekcie, bez konieczności opracowywania go od początku. Z kolei wykorzystanie opcji montażowych, takich jak wykrywanie interferencji, pomaga zmniejszyć ilość błędów popełnianych w trakcie projektowania nawet o 80%.

„(...) Chętnie sięgamy też po DraftSight – chociażby w celu obróbki
wygenerowanych przez SolidWorks plików dxf”

– SolidWorks wybraliśmy przede wszystkim dzięki bardzo dobrej relacji ceny do możliwości, jakie oferuje to oprogramowanie – podkreśla Michał Szlachetka. – Najczęściej korzystamy z Simulation – nie musimy posiłkować się długotrwałymi obliczeniami „ręcznymi” w celu sprawdzenia wytrzymałości danego elementu. Niezwykle pomocne jest również eDrawings – dzięki tej aplikacji możemy prezentować klientowi bezwymiarowy model w celu uzyskania informacji o koniecznych do wprowadzenia jego zdaniem zmianach. Chętnie sięgamy też po DraftSight – chociażby w celu obróbki wygenerowanych przez SolidWorks plików dxf. Pliki te są następnie wykorzystywane przy  cięciu i gięciu CNC elementów blaszanych a także przy określaniu ścieżki narzędzia frezarki CNC. Natomiast do szczególnie przydatnych narzędzi zaliczamy PhotoView 360, Routing, Motion, Toolbox, 3Dcontrol i Part Reviewer.

Galaretki oblane czekoladą oraz formy do ich produkcji – dzięki SolidWorks w ciągi kilku godzin opracowano kształt, zoptymalizowano masę oraz przedstawiono wizualizacje klientowi

Przy większych złożeniach inżynierowie Pegas korzystają z funkcji wykrywania przenikania – głównie w celu sprawdzenia, czy przy założonej kinematyce nie pojawiają się kolizje. Często stosowane są również opcje konfiguracji dla tak zwanej rodziny części. Pozwala to na stworzenie „ręcznie” tylko jednego rysunku wykonawczego – dalsze rysunki wykonawcze dla pozostałych konfiguracji są wykonywane automatycznie.

Wymierne korzyści
Dzięki zastosowaniu oprogramowania SolidWorks cykl projektowania nowego detalu zredukowano o 60% (dla nowych detali). Firma Pegas zajmuje się głównie produkcją części zamiennych do różnego typu maszyn, tak więc większość prac rysunkowych polega
na inżynierii odwrotnej – przeniesieniu istniejącego detalu do modelu 3D i późniejszym wykonaniu dokumentacji wykonawczej 2D. Proces ten został zredukowany o około 30% czasu. Termin wprowadzenia detalu na rynek został zmniejszony nawet do 60%. Dzięki SolidWorks ilość detali wadliwych złomowych, jak i tych wymagających jedynie poprawek powstałych na skutek błędów rysunkowych została zmniejszona o 70%. Ilość błędów projektowych została zmniejszona o 70%

Zmniejszeniu uległ także czas przeznaczony na opracowanie:
• kosztorysów – o 40%,
• dokumentacji – do 60%,
• zakupy części i materiałów podstawowych – o 40%.
Przy czym zbyt wzrósł o 30% :).

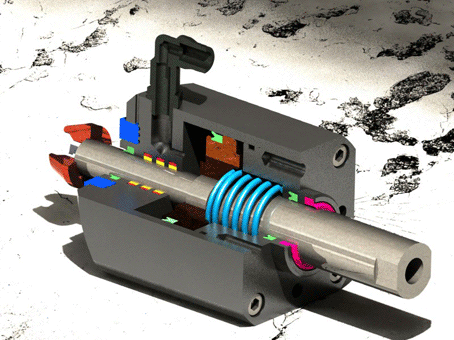

Siłownik pneumatyczny – wykorzystując tabele konfiguracji w prosty sposób utworzono typoszereg siłowników bez konieczności rysowania każdego typu oddzielnie...

– Możemy zajmować się teraz projektowaniem form wtryskowych oraz wykonywać złożone konstrukcje stalowe. By być konkurencyjnym w naszej branży, należy produkować skomplikowane części w relatywnie krótkim czasie i w niskiej cenie. Dzięki oprogramowaniu SolidWorks jesteśmy w stanie szybko opracować dokumentację nawet dla części o złożonych kształtach – mówi Michał Szlachetka. – Pierwszym detalem narysowanym w SolidWorks był... wychwyt wiórów aluminiowych. Zaprezentowane wizualizacje przy wykorzystaniu PhotoView 360 zrobiły na kliencie ogromne wrażenie. Od tego czasu wykonaliśmy ok. 40 projektów o ilości powyżej 100 części każdy.

Produktem, który został wyjątkowo szybko zrealizowany dzięki SolidWorks, jest wprowadzenie systemu wypychaczy do rdzennic odlewniczych wykorzystywanych w przemyśle motoryzacyjnym. Realizacja projektu trwała całkowicie około jednego miesiąca,
a projektowaniem zajmowała się... jedna osoba. Całość składa się z 259 części, w tym dwóch podzłożeń.

Wyzwanie
Problem polegał na przedstawieniu koncepcji mechanizmu wypychającego piaskowe rdzenie z rdzewnic formujących. Rdzenie nie zawsze mogły być usunięte przez robota – jeśli trzymały się formy dość mocno, chwytak robota zgniatał je i niszczył, zamiast przenieść na taśmę produkcyjną. Powodowało to konieczność zatrzymania linii produkcyjnej i ręcznego usunięcia zniszczonego rdzenia.

Głównym wyzwaniem było opracowanie skutecznego mechanizmu kinematycznego wypychaczy wykorzystujących jako napęd ruch istniejących komponentów maszyny formującej.

Rozwiązanie
Oprogramowanie SolidWorks doskonale sprawdziło się, dzięki sprawnej konwersji rysunków 2D (plików .dxf otrzymanych od właściciela maszyny) do modeli 3D. Dzięki zastosowaniu bloków dobrano wymiary mechanizmu i zbudowano złożenie koncepcyjne. W krótkim czasie zmodyfikowano złożenie z uproszczonego do rozbudowanego bez uproszczeń oraz sporządzono rysunki wykonawcze 2D.

Wnioski
• Wykorzystanie bloków – opracowanie kinematyki.
• Konwersja 2D do 3D – zamiana plików .dxf na bryły 3d.
• Toolbox – wstawienie elementów złącznych.
• Wykrywanie przenikania – udało się zlokalizować dwie kolizje detali niewidoczne przy standardowym „optycznym” sprawdzaniu kolizji.
• Badanie ruchu – stworzenie animacji ruchu dla całego złożenia.
• Przechwytywanie ekranu – zapis pliku .avi w celu zaprezentowania działania mechanizmu klientowi.
• Czas na opracowanie kosztorysów zmniejszył się o 40%.
• Czas na opracowanie dokumentacji zmniejszył się do 60%.
• Czas na zakupy części i materiałów podstawowych zmniejszył się o 40%.
• Zbyt wzrósł o 30%.

– Dzięki zastosowaniu tych narzędzi byliśmy w stanie w ekspresowym czasie wykonać modyfikację maszyny. Bez oprogramowania 3D nie byłoby możliwe opracowanie konceptu kinematycznego, a tym samym nie możliwe byłoby podjęcie się tego zlecenia. Osiągnięto satysfakcję klienta, który miał bardzo mało czasu na przetestowanie maszyny przed podjęciem produkcji. Dzięki stosowaniu mechanizmu wypychającego klient całkowicie wykluczył przestoje linii produkcyjnej związane z usuwaniem zniszczonych rdzeni z maszyny formującej – powiedział Michał Szlachetka, Główny Konstruktor w firmie Pegas.

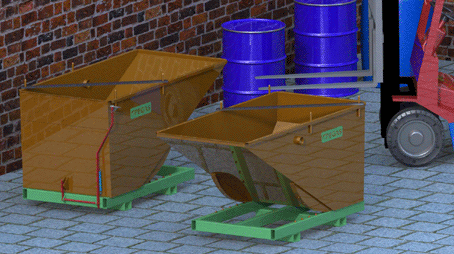

Kontener samowyładowczy duży – optymalizacja pojemności i analiza kinematyki wyładowczej przeprowadzona w ekspresowym czasie

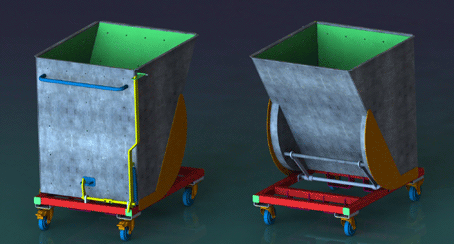

Kontener samowyładowczy mały – szybko stworzony poprzez modyfikacje projektu dużego kontenera

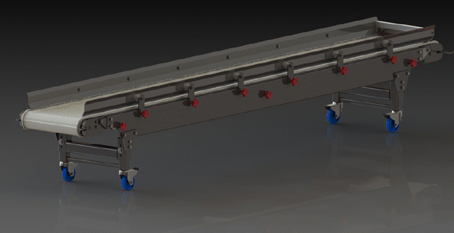

Przenośnik taśmowy – dokonywanie rozwinięć elementów blaszanych i konwertowanie ich do formatu dxf zminimalizowało czas wykonania detalu

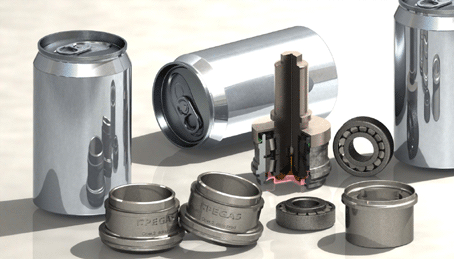

Rolki zamykające puszki aluminiowe – częste wprowadzanie zmian do skomplikowanego profilu rowka dociskającego skrócono kilkakrotnie
