Poniedziałek, 25.03.2013 r.

DraftSight jak AutoCAD LT

Ostatnio otrzymuję coraz więcej zapytań dotyczących posługiwania się darmowymi systemami CAD 2D. Jednym z dwóch, którym na łamach CADblog.pl (SWblog.pl & SolidEdgeblog.pl) poświęcam najwięcej miejsca, jest DraftSight...

Część pytań związana jest z podstawami pracy w danym środowisku – i te lubię najbardziej, gdyż nie wymagają ode mnie wykazywania się specjalistyczną wiedzą :). Jedną z kategorii, na które można podzielić otrzymywane zapytania, jest dostosowanie interfejsu DraftSight do wymagań użytkownika, a w zasadzie – uczynienie go jak najbardziej podobnym do tego związanego z przyzwyczajeniami i nawykami wyniesionymi z pracy w środowisku systemów ADSK (najczęściej AutoCAD LT).

Okno DraftSight wygląda bardzo podobnie do tego znanego z AutoCAD i jego licznych klonów, ale nic nie stoi na przeszkodzie,
byśmy dostosowali jego wygląd jeszcze bardziej do naszych potrzeb...

I. Paski menu i ich położenie

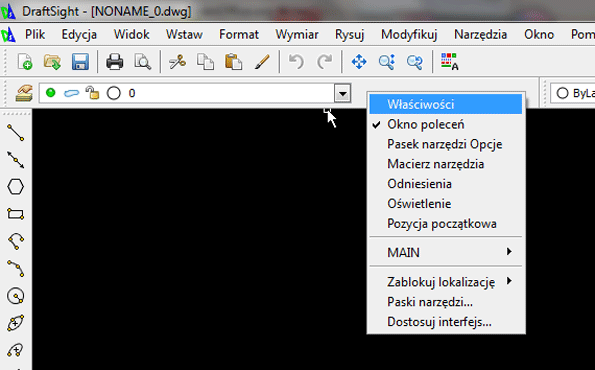

1. Okno (pasek?) właściwości – zajmuje stosunkowo dużą część ekranu, podobnie jak w oprogramowaniu AutoCAD możemy spokojnie je zamknąć, a dostęp do niego – ponowne wywołanie w tym samym miejscu – uzyskamy naciskając prawy przycisk myszy PPM na dowolnym pasku narzędzi i wskazując Właściwości...

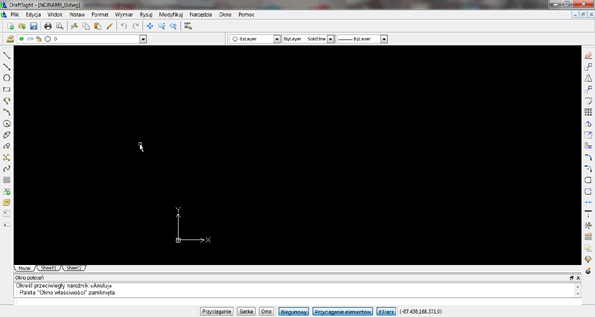

Powyżej: widok bez okna Właściwości. Od razu więcej miejsca na nasz projekt.
Poniżej – przywrócenie okna Właściwości jest banalnie proste.

2. Paski narzędzi

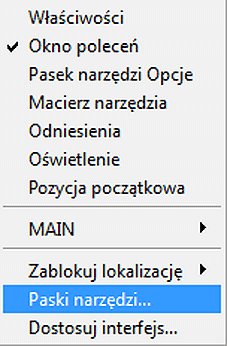

Naciśnięcie PPM na dowolnym pasku narzędzi (nie na obszarze rysunku) wywołuje podręczne menu, z którego nie tylko możemy przywrócić wspomniane Właściwości, ale także uzyskać dostęp do konfiguracji pasków narzędzi. Wybieramy polecenie Paski narzędzi... i otwieramy okno Wybierz pasek narzędzi.

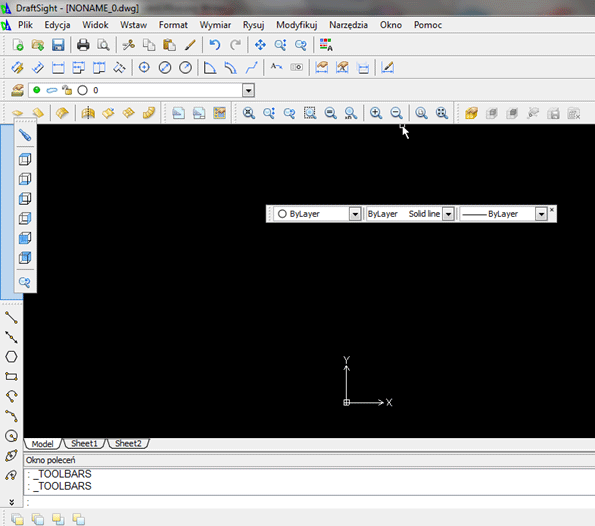

Zaznaczamy interesujące nas paski i akceptujemy wybór. Efekt jest natychmiastowy. Ułożenie pasków możemy łatwo zmieniać, przeciągając je z pomocą myszy w żądane miejsce ekranu.

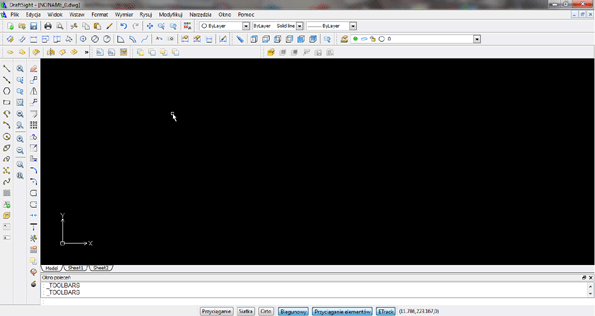

Ułożenie pasków możemy łatwo zmieniać, przeciągając je z pomocą myszy w żądane miejsce ekranu...

II. Kolor tła

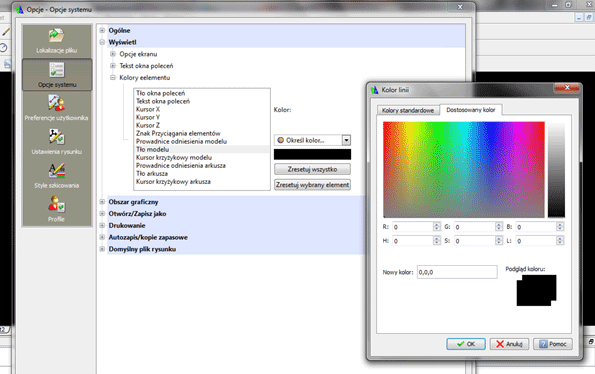

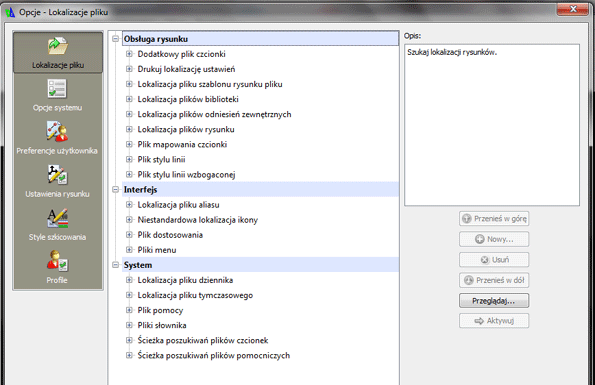

Na pasku menu głównego otwieramy zakładkę Narzędzia i wybieramy Opcje..., a następnie zakładkę Opcje Systemu – Wyświetl – Kolory elementu (w polskim interfejsie uwagę zwraca pojawiająca się tam literówka „ee” ;)). Otwieramy Tło modelu i albo korzystamy z proponowanych kolorów, albo wybieramy Określ kolor i samodzielnie definiujemy kolorystykę tła naszego rysunku.

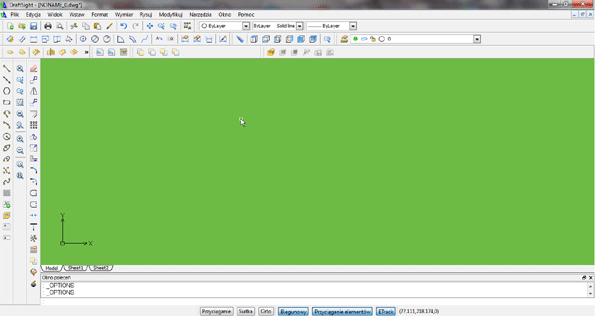

Proszę nie sugerować się nazwą okna „Kolor linii”, dokonujemy tutaj istotnie wyboru tła. Akceptujemy wybór klikając OK, ponownie OK i możemy cieszyć się znajomą i ulubioną kolorystyką tła...

Maciej Stanisławski

Więcej informacji na temat darmowych systemów CAD, CAM, CAE będzie można znaleźć w planowanej na lato'13
publikacji książkowej pt.: „Alternatywne 2 i 3D”. Szczegóły niebawem!
