Technologia Synchroniczna w Twoim biznesie?
Zapis (odrobinę zredagowany) z Twittera, 21.12.2012 r.

| właściwa relacja |

„(...) Podczas konferencji część swoich spostrzeżeń starałem się publikować na bieżąco za pośrednictwem Twittera – i muszę powiedzieć, że uzyskany efekt uznałem za zadowalający, chociaż konieczność zmieszczenia każdorazowego przekazu w 140 znakach okazała się bardzo męcząca. Dokonany zapis w „telegraficznym” skrócie można znaleźć tutaj lub na Twitterze, sięgając oczywiście do wpisów z 21.11.2012 r... ”



1. O 10:00 w hotelu Intercontinental w Warszawie rozpoczęła się konferencja na temat najnowszego Solid Edge ST5.

2. Rafał Żmijewski w kontekście hasła reklamowego Solid Edge „Smarter decisions, better product” i próby jego przetłumaczenia żartował, że „inteligentny nie znaczy mądry”.

3. Ale istota owej „inteligencji”, czy jak kto woli – „mądrości” – skupia się w pojęciu Technologii Synchronicznej.

4. Mariusz Zabielski, prezes Siemens Industry Software, opowiada o akwizycjach „firmy Matki”. Wyraźnie widać, iż Siemens coraz większą wagę przywiązuje do rozwiązań IT dla przemysłu.

5. Mariusz Zabielski podkreśla, iż realizowane jest w praktyce hasło „Smarter... better”. A Rafał Żmijewski proponował uczestnikom odpowiedź na pytanie: „Czy w naszym biznesie korzystamy już z Technologii Synchronicznej?”.
Ja niestety nie korzystam (przydałaby się taka „ST” dla wydawnictw, albo blogerów przynajmniej, a gdy piszę te słowa mam świadomość, że dzisiaj zachorował najmłodszy i w ten sposób dołączył do grona swoich starszych braci – cała trójka chora, w domu lazaret i pracuj tutaj człowieku ;))

6. Dane dotyczące wyników finansowych Siemens w 2012 roku: wzrost obrotów o 43%, ponad 2000 nowych licencji, ponad 180 nowych klientów...

7. Siemens pozostaje liderem na rynku sprzedaży PLM od 2010!

8. Powstaje Centrum Technologii Synchronicznej, przy współpracy z GM System. Cel: ogólnie gromadzenie wiedzy o ST.
Adres Centrum: http://www.technologiasynchroniczna.pl

9. Dlaczego „TS” jest tak istotna? Chociażby z tego względu, że w całym czasie poświęconym na projektowanie, 20% zajmuje modelowanie, 15% wyszukiwanie, 20% dokumentacja... a ponad 40% modyfikacja/zmiany. Im bardziej udoskonalona zostanie praca w tym ostatnim z wymienionych etapów projektowania, tym większe oszczędności czasowe można uzyskać.

10. Technologia Synchroniczna jest pomysłem na to, by w systemie CAD łączyć wiedzę, doświadczenie użytkownika i odpowiednie narzędzia. Tyle tytułem wprowadzenia do właściwego tematu konferencji, jakim był... Solid Edge ST5.

11. Russel Brook wymienia zmiany i nowości w ST5. Należą do nich m.in. zdecydowanie szybsza praca ze złożeniami liczącymi nawet 100 tysięcy części! Znaczne przyspieszenie importu dużych szkiców koncepcyjnych...

12. … i replikacja podzłożen. Zaktualizowana została funkcja zastępowania części.

13. Wypowiedź Russela uzupełnia Adam Budzyński: – Lustrzane kopie są asocjatywne, tzn. przy jakiejkolwiek zmianie wyjściowej części, jej kopia także zostaje zaktualizowana.

14. Adam Budzyński opowiada o nowych relacjach. Na przykładzie krzywki walcowo-czołowej udowadnia, że w Solid Edge ST5 „można mocować wszystko ze wszystkim :), tzn. z punktem, krawędzią, licem”. Zwraca uwagę na nowe polecenie: rowek/szczelina...

15. ... i na nową relację ścieżki. W obecnej wersji dowolny punkt/element może przemieszczać się po dowolnie obranej trajektorii. A tą ostatnią mogą tworzyć np. ścieżki zarówno zamknięte, jak i otwarte.

16. Zaprezentowany zostaje interesujący przykład zastosowania relacji ścieżki przy definiowaniu zakresu ruchu tłoczyska; relacja ścieżki zastąpiła tutaj relację przylegania (szkoda, że na tym etapie nie zdecydowałem się na robienie zdjęć telefonem, ale powinienem mieć materiał wykonany zwykłym aparatem...)

17. Tylko 7 (siedem) sekund trwa otwarcie złożenia składającego się z 1200 części, otwartego jako „małe” (light weight). Ale wszystkie istotne elementy złożenia pozostają aktywne!

18. Uwaga Russela: „Adam Budzyński naprawdę te słowa, które wypowiadałem, zamienił w obrazy. Dziękuję :)”.

19. Russel Brook wskazuje na więcej możliwości dokonywania modyfikacji z poziomu złożenia, bez potrzeby pracy z poziomu części. Nowa funkcja rozpoznawania otworów...

20. ...zupełnie nowe narzędzia: kontroler i optymalizator geometrii. Udoskonalone wymiarowanie; symetryczna edycja, zachowanie kierunku, zachowanie pozycji.

21. Sieć żeber jest teraz jedną z podstawowych cech geometrii edytowanego modelu, dzięki temu jej projektowanie/tworzenie jest zdecydowanie łatwiejsze i w większym stopniu zautomatyzowane.

22. Adam Budzyński demonstruje wspomniane nowości w praktyce. – Wiele skomplikowanych obiektów istniejących/zamodelowanych w pliku części, a nie złożenia. Przykład matrycy i stempla...

23. W ocenie Adama Budzyńskiego, rowki, zachowanie współosiowości w Solid Edge ST5 – jest znakomite. Naprawianie przy pomocy kontrolera geometrii jest łatwe, ale należy zwrócić szczególną uwagę na tolerancje w zapisie, gdyż mogą wystąpić błędy z winy użytkownika systemu!

24. Adam Budzyński prezentuje w praktyce rozpoznawanie otworów na modelu otwartym z formatu STEP. Rozpoznanie pozwala od razu na edycję, modyfikacje otworów etc.

25. Jak widać, w kolekcji operacji otwartego modelu pojawiają się rozpoznane i edytowalne otwory.

26. Russel Brook opowiada o symulacji przewodzenia ciepła w stanie ustalonym...

Pora na kilka zdjęć (wykonanych i wrzuconych na „ćwierkacza” telefonem Sony Xperia)

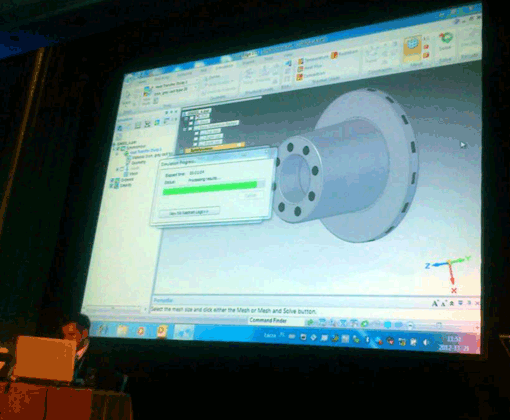

27. Dariusz Dunajski dokonuje praktycznej demonstracji obciążeń cieplnych na przykładzie modelu tarczy hamulcowej... Czas obliczeń zajmuje około 1 minuty.

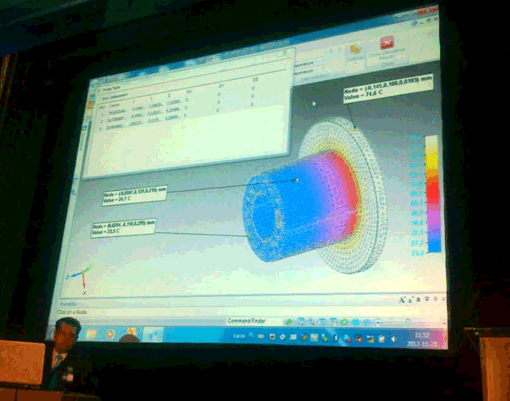

28. Na zdjęciu wynik obliczeń...

29. Dariusz Dunajski zwraca uwagę na możliwość sterowania ilością np. wyświetlanych linii, zakresem wyświetlanych temperatur etc...

30. Adam Budzyński poświęca chwilę na demonstrację pracy z wiązkami kablowymi w Solid Edge ST5...

31. Russel Brook w kilku słowach opowiada o Solid Edge Insight XT, dodatku, a w zasadzie osobnej aplikacji pozwalającej na zaawansowane zarządzanie danymi inżynierskimi, i to nie tylko pochodzącymi z Solid Edge...

32. Po krótkiej przerwie kawowej ma miejsce prezentacja firmy WAMMA, producenta maszyn i urządzeń dla przemysłu spożywczego i GM System.

33. Jakie są zalety formatu *.jt? Chociażby takie, że złożenie ważące 38 MB mozna zapisać do pliku o objętości... zaledwie 500 kB! Taką ilość danych można zmieścić na dyskietce (czy ktoś pamięta jeszcze takie nośniki?). Możliwość łatwego udostępniania bezpiecznych modeli 3D, nie zawierających np. poufnych danych.

34. W dalszym ciągu prezentacji firmy WAMMA, demonstrowane jest wykorzystanie MES (CAE) dla analiz elementów i części blaszanych. Mowa oczywiście o CAE z poziomu Solid Edge ST...

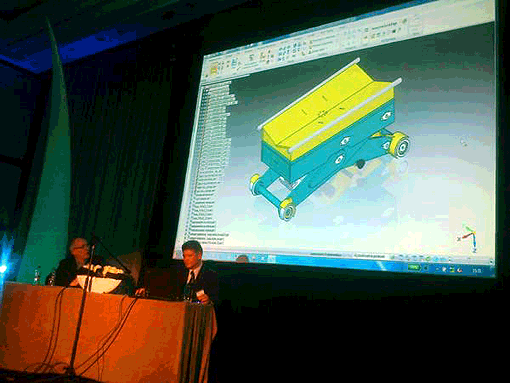

35. Modelowanie spoin spawalniczych z poziomu... złożenia (sic!). I demonstracja kosza na noże zaprojektowanego w środowisku elementów rurowych.

36. Adam Budzyński podumowując prezentację WAMMA & GM System: „Technologia Synchroniczna pozwala łatwo i bardzo szybko tworzyć wielowariantowość projektu...”

37. Po przerwie na lunch (znakomita kuchnia, polecam!) Piotr Szymczak (CAMdivision Sp. z o.o.) i Zygmunt Wojarski (JANUS Sp. z o.o.) demonstrują, w jaki sposób firma sukcesywnie zastępuje SolidWorks oprogramowaniem Solid Edge ST.

38. Zygmunt Wojarski prezentuje możliwości Technologii Synchronicznej na przykładzie modyfikacji plików wyjściowych SolidWorks w środowisku Solid Edge.

Uwagę zwraca fakt, że to klient w praktyce pokazuje, jak można skutecznie wykorzystać możliwości drzemiące w Technologii Synchronicznej.

39. Wspomniana demonstracja możliwości ST dokonywana jest jeszcze... w środowisku oprogramowania Solid Edge ST3 (sic!). Uczestnicy spotkania zwracają uwagę, że już w tej wersji Technologia Synchroniczna okazywała zalety...

40. Praca na zaimportowanym modelu przebiega jak na pliku stworzonym od podstaw w Solid Edge...

41. Kolejna prezentacja, firm ZAPROM i Cador Consulting: „Solid Edge – synchronicznie w modelowaniu zaawansowanych produktów...”

42. Ostatnia przewidziana prezentacja: Rafał Żmijewski opowiada o programie pt.: „Technologia Synchroniczna w moim biznesie”. Jaka będzie konkretna propozycja?

43. – Parasolid jest dobrem intelektualnym. A tutaj mówimy już o systemach CAD czwartej generacji – mówi Rafał Żmijewski. I dokonuje podsumowania zalet ST.

44. Pora na konkretną propozycję: od 21.11.12 do 20.12.12. Szczegóły niebawem na SolidEdgeblog.pl!

45. Oferta specjalna to: Solid Edge ST5 Premium, pełna opieka serwisowa na 3 lata, manipulator 3D... Okres kredytowania 36 miesięcy, rata stała: 951 zł netto. Szczegóły oferty dostępne są tutaj.

Na tym kończy się relacja Twitterowa prowadzona „na żywo”. Jej zapis prezentowany powyżej został poddany niewielkim zmianom, ale całość nadal dostępna jest na CADblogowym Twitterze.
