„(...) Nie istnieje jeden, idealny system CAD, zaspokajający
potrzeby wszystkich inżynierów.
Ale idealnym systemem jest ten, który usprawnia projektowanie
i pozwala nam nie tylko doskonalić się, ale także...
zaspokajać nasze potrzeby i realizować marzenia.”
Wczoraj podczas targów TOOLEX
& Wirtotechnologia miała miejsce skromna premiera najnowszej
wersji oprogramowania SOLIDWORKS, zorganizowana przez firmę
CADworks. Istotnie był to pierwszy w Polsce pokaz 26. już
edycji tego popularnego rozwiązania CAD 3D (nie licząc
webinarium dla dziennikarzy, które nieprzypadkowo miało
miejsce... 26 września)
Autor:
Maciej Stanisławski
Debiutujący w 1995 roku
SOLIDWORKS otworzył nowy rozdział w historii systemów CAD i
zarazem wyznaczył nowe standardy na kilka kolejnych lat.
Obecna, najnowsza wersja 2018 (oficjalnie będzie dostępna od 9
października, kiedy pojawi się Service Pack 00 – przyp.
redakcji) po raz kolejny dostarcza szereg nowych rozwiązań i
ulepszenia dotychczasowych.

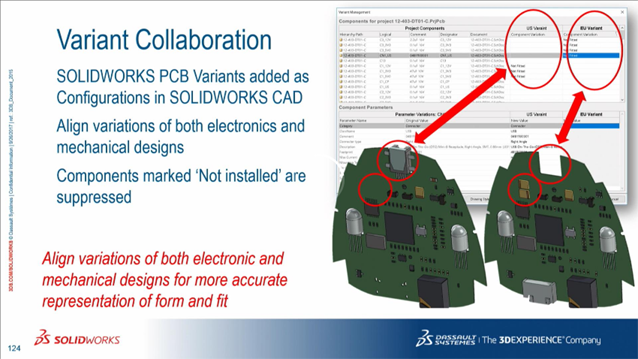

Wśród nich na szczególną uwagę
zasługują: debiutujący SOLIDWORKS CAM, obsługa dodatkowych
formatów plików i informacji odczytywanych z macierzystych
plików CAD innych producentów, usprawnienia pracy z dużymi
złożeniami, szkicowanie dotykiem lub przy użyciu gestów,
renderowanie sieciowe, wyodrębnianie geometrii z uszkodzonego
obiektu bryłowego, oraz inne zmiany i usprawnienia w samym
interfejsie.
– Wersja 2018 przynosi odpowiedź
na oczekiwania użytkowników SOLIDWORKS, zwłaszcza tych, którzy
czekali na narzędzia do optymalizacji topologii projektowanych
elementów, czy też jeszcze szerszą współpracę z plikami z
innych systemów CAD – mówił Mateusz Ryczek, SOLIDWORKS Product
Manager w CADWorks, który poprowadził seminarium promujące
najnowszą wersję oprogramowania.
Nowości w
obszarze eDrawings podczas premiery SOLIDWORKS 2018 na targach
TOOLEX & Wirtotechnologia w Sosnowcu
Podczas wprowadzenia do
prezentacji można było poznać kilka liczb związanych zarówno z
oprogramowaniem, jak i społecznością użytkowników SOLIDWORKS:
• 5 100 000 użytkowników (na
całym świecie),
• 261 000 firm wykorzystuje rozwiązania SOLIDWORKS,
• 110 inkubatorów pracuje w oparciu o SOLIDWORKS,
• 33 000 instytucji akademickich wykorzystuje to
oprogramowanie,
• 1 100 000 – tylu zarejestrowanych użytkowników korzysta z
MySOLIDWORKS.com,
• 1 600 000 – tyle osób korzysta z zasobów 3D ContentCentral,
• 250 000 użytkowników uzyskało certyfikaty SOLIDWORKS...
Subiektywny przegląd
nowości Jedną z wymienianych
wielokrotnie na pierwszym miejscu nowości jest pojawienie się
po raz pierwszy firmowego CAM – SOLIDWORKS CAM. Do tej pory
dostępne były (i nadal są – przyp. red.) dedykowane
rozwiązania CAM (więcej na ten temat
tutaj), ale tym razem użytkownik wraz z SOLIDWORKS
otrzymuje w pełni funkcjonalne narzędzie wspierające proces
wytwarzania. SOLIDWORKS CAM bazuje zresztą na sprawdzonym
rozwiązaniu firmy CAMworks.
W cenie standardowej licencji SOLIDWORKS 2018 otrzymujemy co
prawda podstawowy (pod względem funkcjonalności) system
(nawiasem mówiąc, dedykowane rozwiązania CAM dla SOLIDWORKS z
obsługą 2,5 osi dostępne są bezpłatnie), ale za cenę 2000 euro
otrzymamy już wersję Professional. Możemy dodatkowo zdecydować
się na odpłatną subskrypcję (800 euro).
Każda wersja SOLIDWORKS CAM dostarczana jest z postprocesorami
obsługującymi najpopularniejsze standardy maszyn CNC.
Sporo nowości pojawia się w
module 3D Interconnect (patrz także
tutaj) – vide poniższy film.
Co więcej? • W obszarze SIMULATION znajdziemy nowe narzędzie
SOLIDWORKS Topology – służące do badania topologii naszego
modelu. Przy jego pomocy możemy dokonać „automatycznej”
optymalizacji projektu. Co ciekawe, z punktu widzenia
technologii i możliwości wytwórczych, uzyskany za sprawą tego
narzędzia model 3D może okazać się niezwykle trudny lub wręcz
niemożliwy do wytworzenia w warunkach rzeczywistych. Sprawdzi
się jednak doskonale jako wyznacznik kierunku, w którym
powinny być prowadzone modyfikacje istniejącego rozwiązania.
• Złącze kołkowe, które do tej pory obsługiwało dwie ścianki,
w wersji 2018 obsłuży ich już nawet dziesięć.
• Udoskonalono siatkę dla punktów osobliwych naprężeń.
• Moduł Simulation poinformuje nas za pośrednictwem SMS o
zakończeniu przeprowadzania analizy.
• Podczas pracy z arkuszami blach, zaczepy (i szczeliny)
możemy definiować za pomocą specjalnego, dedykowanego
narzędzia – obsługiwanego analogicznie jak narzędzie szyku.
Można także w prosty, zautomatyzowany sposób, tworzyć cięcia
prostopadłe.
• Rozszerzono gesty myszy – obecnie myszka może obsłużyć do 12
funkcji (w zależności od trybu pracy w SOLIDWORKS, dostępne są
dedykowane zestawy funkcji).
• Narzędzie ramki granicznej dostępne jest już nie tylko w
module blach, ale w każdym środowisku systemu.
• W SOLIDWORKS 2018 możemy tworzyć wiązania koncentryczne
także między obiektami, które nie są współosiowe.
Nowości w
obszarze rysunków 2D prezentuje Mateusz Ryczek (CADworks)
Na zakończenie warto wspomnieć o
wsparciu dla coraz popularniejszych rozwiązań sprzętowych.
Wprowadzono bowiem... tryb dotykowy – osoby korzystające z
urządzeń dysponujących ekranem dotykowym, szkice w środowisku
SOLIDWORKS mogą wykonywać dosłownie palcem, a program
automatycznie wygładzi uzyskaną krzywą i opisze ją
matematycznie. Taki sposób pracy z laptopami np. firmy Lenovo
może istotnie oznaczać nową jakość w dziedzinie
projektowania...
(ms)
Kartka z
kalendarza; wybrane daty związane z SOLIDWORKS
• 1995 – światowa premiera SOLIDWORKS
• 2001 – pojawia się moduł SOLIDWORKS Simulations
• 2003 – funkcjonalność Flow
• 2006 – ePDM
• 2007 – Composer
• 2009 – premiera DraftSight, bezpłatnego CAD'a 2D...
• …
• 2017 – od wersji SOLIDWORKS 2018 dostępny SOLIDWORKS CAM
